Base de lancement de V-1 de Routot

Dénomination de l'édifice

Rampe de lancement

Destination actuelle de l'édifice

Rampe de lancement

Titre courant

Base de lancement de V-1 de Routot

Localisation

Normandie ; Eure (27) ; Routot ; de Brotonne (rue) ; 94 (route départementale) ;

Aire d'étude pour le domaine Inventaire

Pays du Roumois

Canton

Routot

Lieu-dit

Ferme Le Quesney (anciennement) ; Le Moulin Rachet

Adresse de l'édifice

De Brotonne (rue) ; 94 (route départementale) ;

Références cadastrales

2009 ZA 64,65

Milieu d'implantation pour le domaine Inventaire

En village

Nom de l'édifice

Ferme des Bourits ou du Quesney, actuellement ferme du Mont Rachet

Références de l'édifice de conservation

IA27004538

Siècle de la campagne principale de construction

2e quart 20e siècle

Année(s) de(s) campagne(s) de construction

1944

Commentaires concernant la datation

Daté par travaux historiques

Auteur de l'édifice

Description historique

Cette base de lancement, dite "légère" est codée EiS 193. Il s'agit d'une base légère, intégrant la construction ex nihilo d'un bâtiment technique relativement imposant, déjà présent sur les sites abritant des bases lourdes.La construction démarre probablement entre la fin mai ou le mois de juin 1944, dans un corps de ferme, au lieu dit Le Moulin Rachet (actuellement "ferme du Mont Rachet"). Les installations seraient érigées par des requis locaux (témoignage oral). Le site est choisi pour son isolement, sa hauteur relative (140 m.), les bâtiments permettant d'imbriquer les nouvelles installations et de les camoufler au mieux. La présence d'une grande mare, indispensable pour la fabrication du ciment et le rinçage des matériels après les tirs, est un atout important. Si les câblages électriques sont en place dans les bâtiments, les pistes ne sont pas continues. Fin août 1944, il manquait encore probablement quelques semaines pour livrer l'installation aux unités de la Luftwaffe. Le positionnement des éléments métalliques (rails de guidage, tubages, grilles de regards etc.) n'a jamais été effectif.La mise en œuvre des matériaux est médiocre sur l'ensemble du site, où l'on observe comme souvent, le recours à de nombreux expédients. Aucun élément probant ne permet de savoir s'il était prévu un système de défense. Une "dent de dragon" (plot béton) abandonnée peut toutefois permettre de penser qu'un système antichar a été élaboré à l'ouest, en périphérie de la ferme. L'examen des photos aérienne confirme la présence d'une vaste bande blanche dans ce secteur, pouvant révéler des installations en relief.

Matériaux du gros-œuvre

Béton ; parpaing de béton ; fer ; béton armé ; brique ; ciment ; bois

Matériaux de la couverture

Béton en couverture

Typologie de plan

Plan régulier

Description de l'élévation intérieure

En rez-de-chaussée

Typologie de couverture

Toit à deux pans

Commentaire descriptif de l'édifice

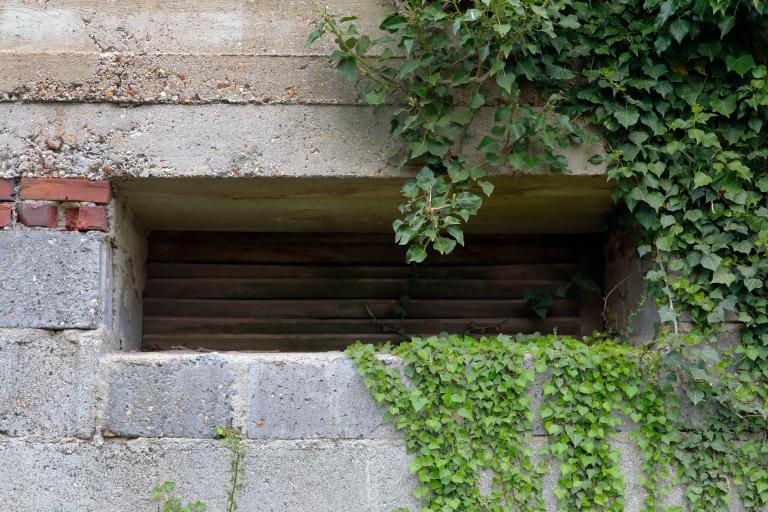

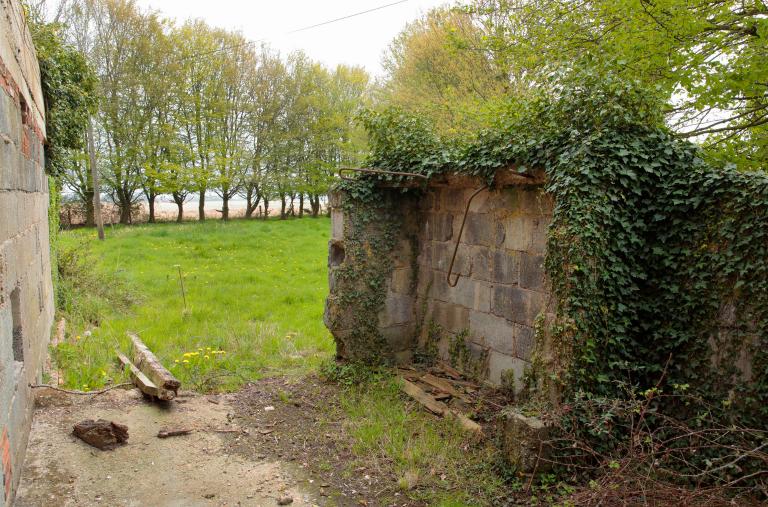

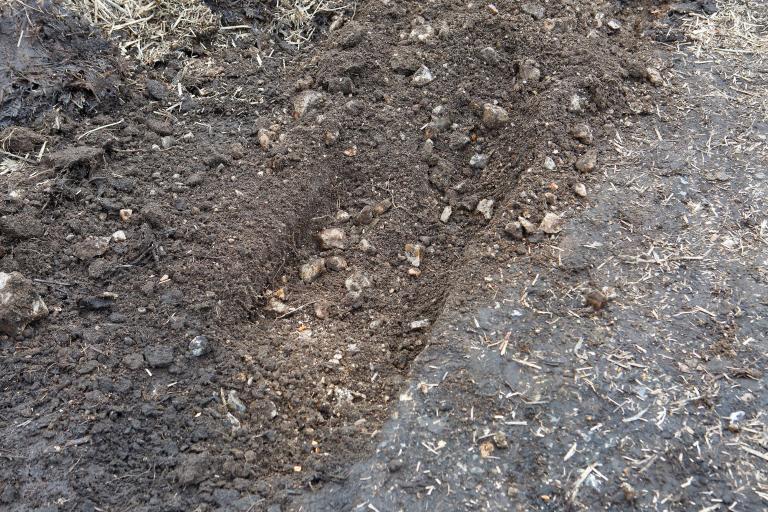

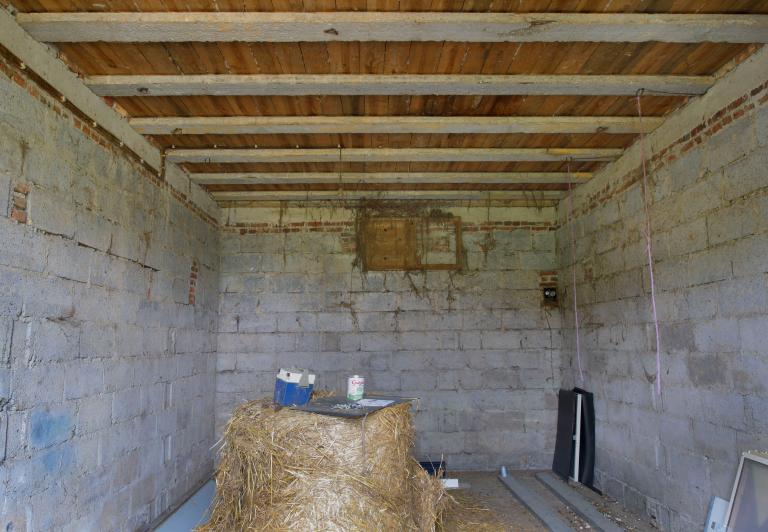

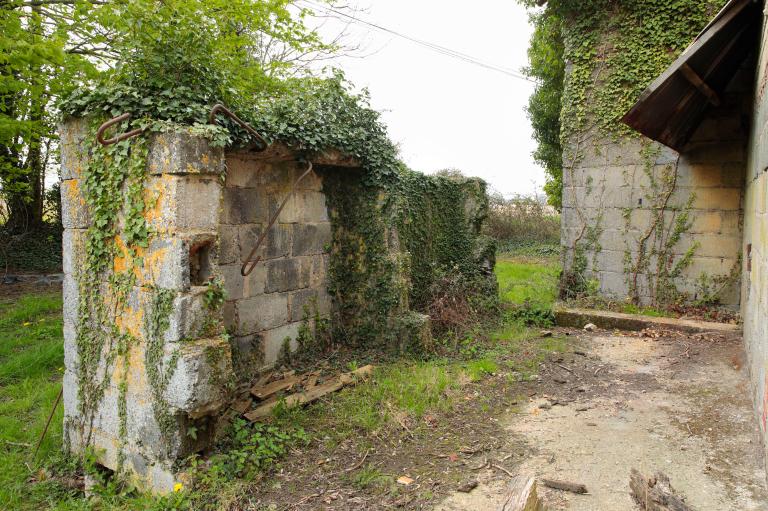

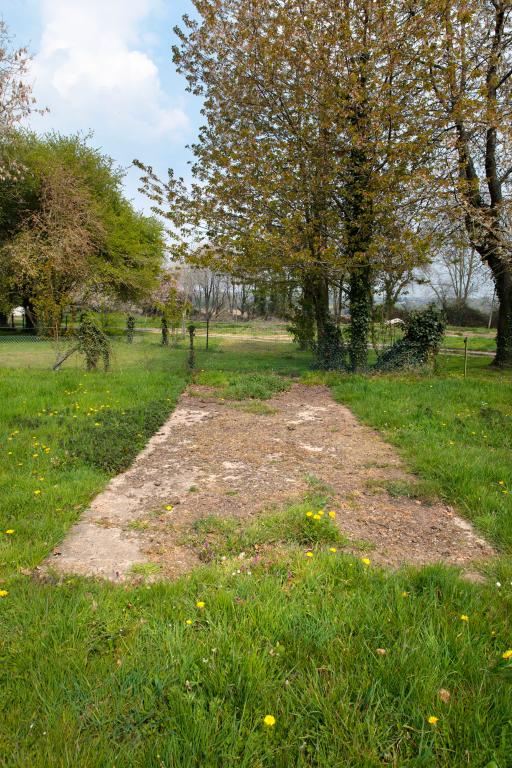

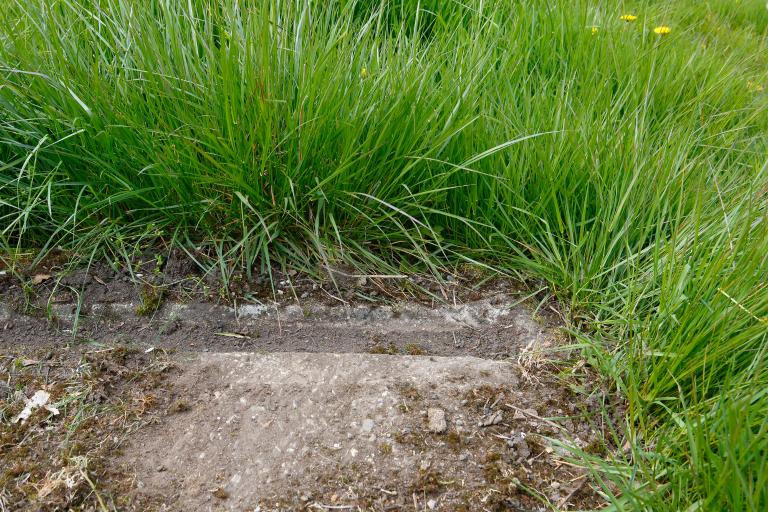

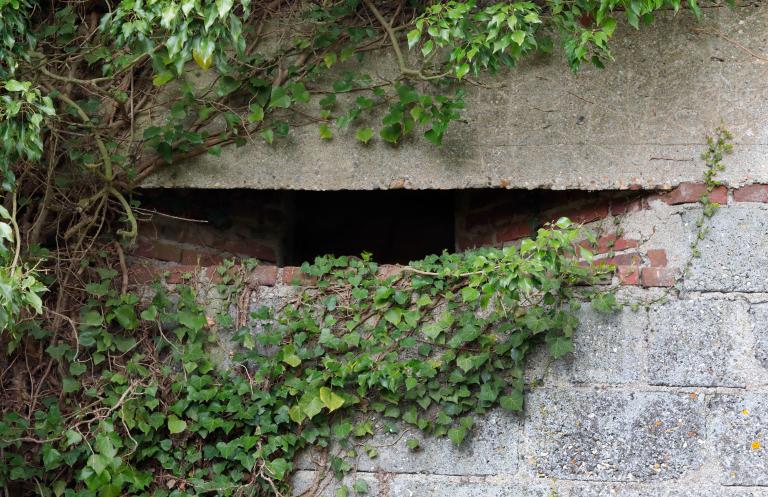

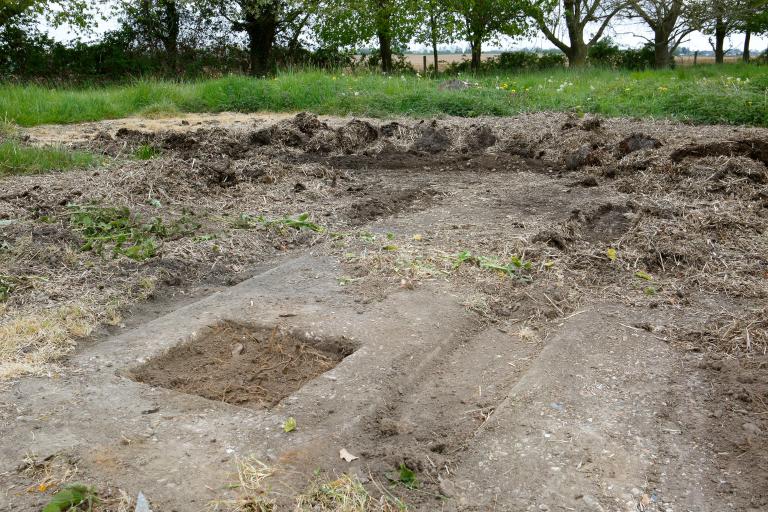

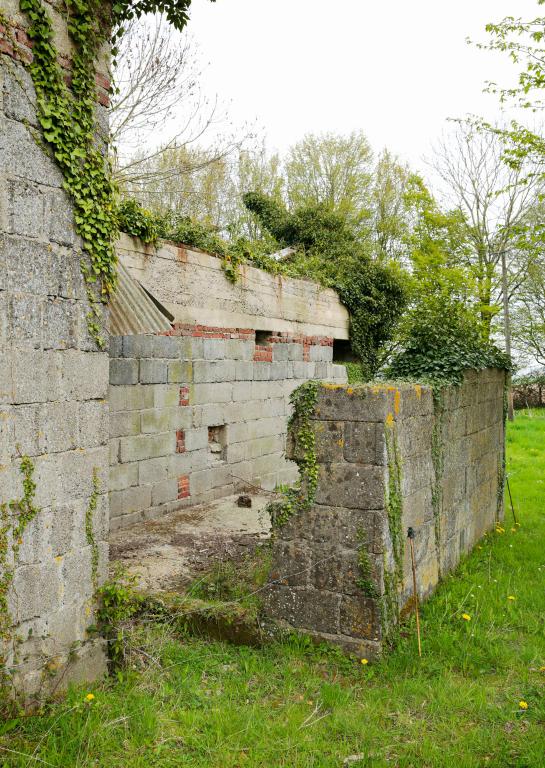

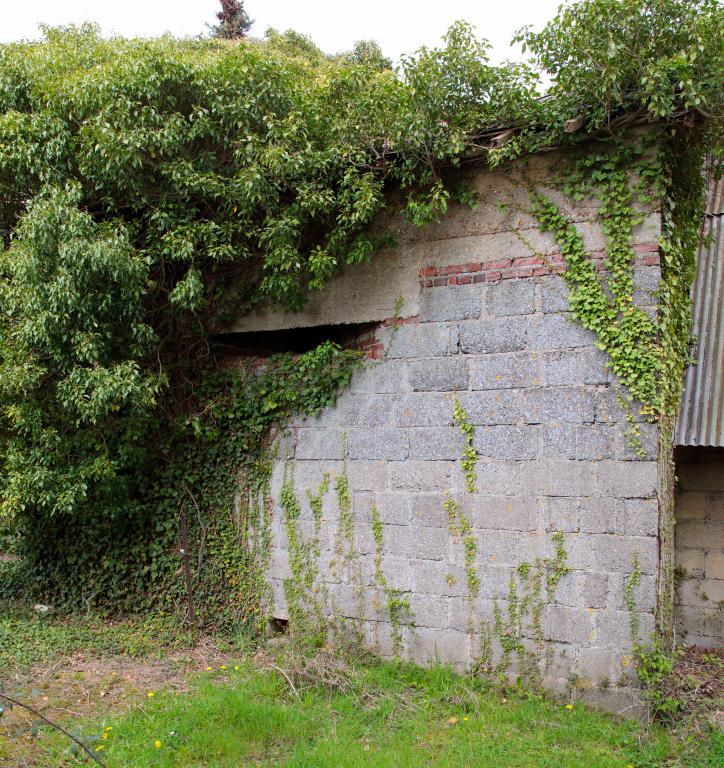

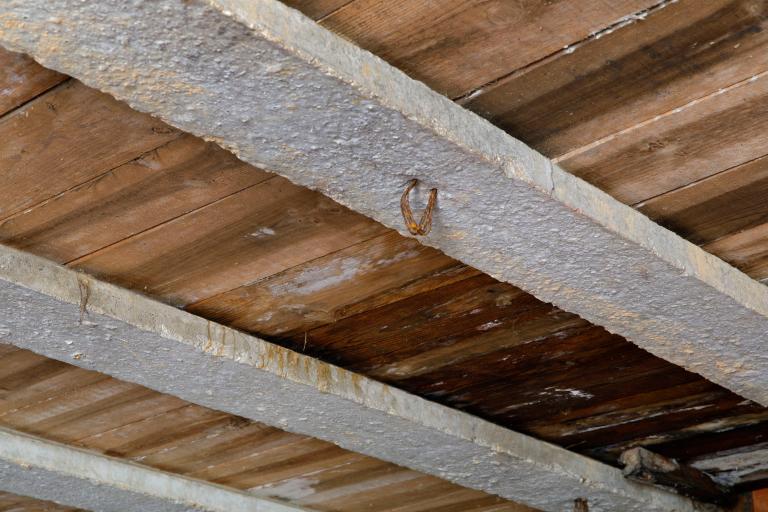

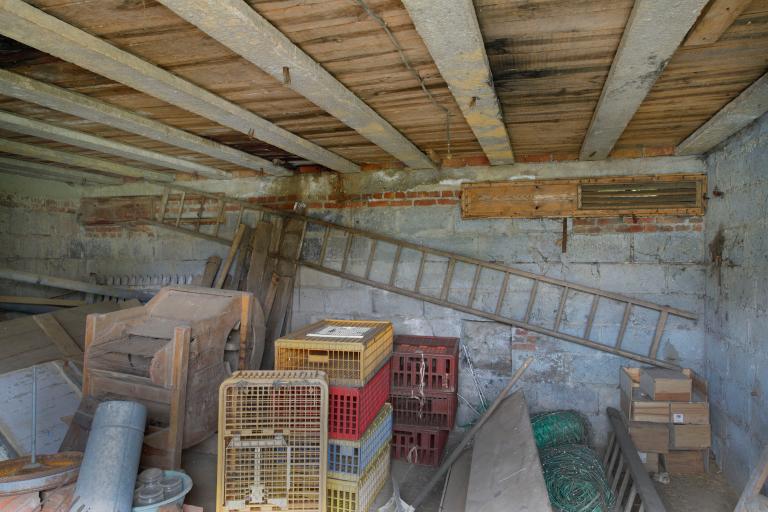

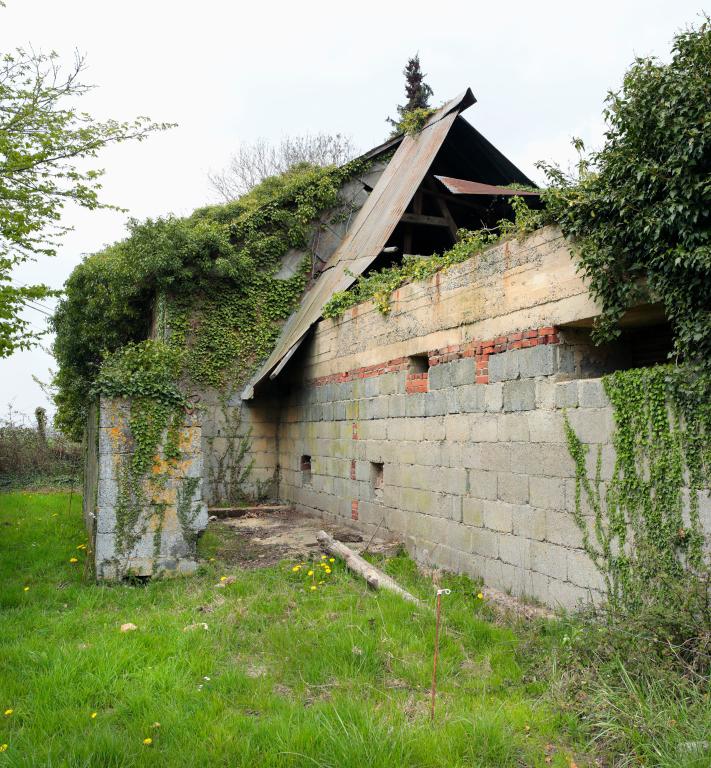

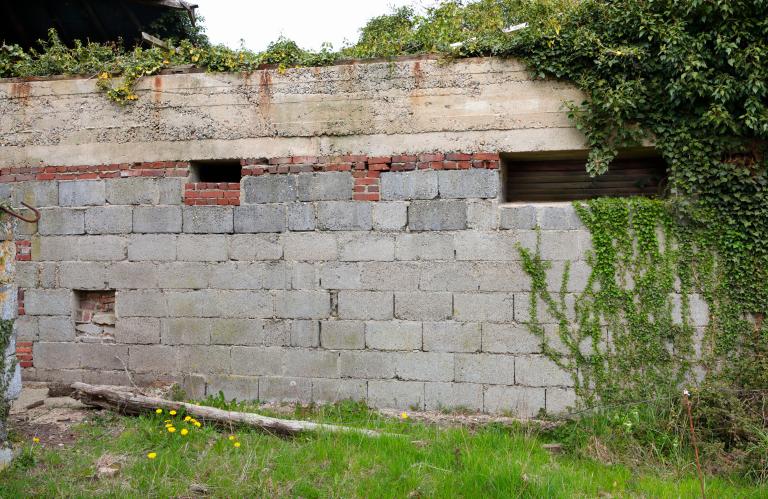

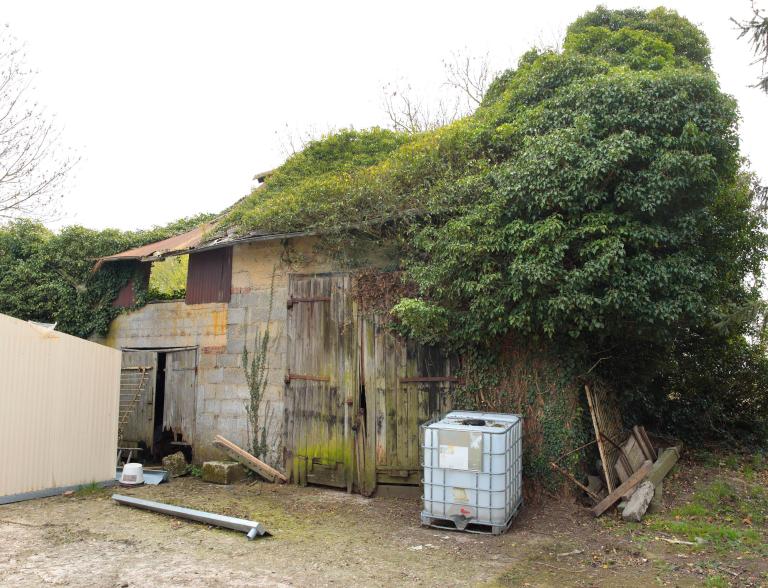

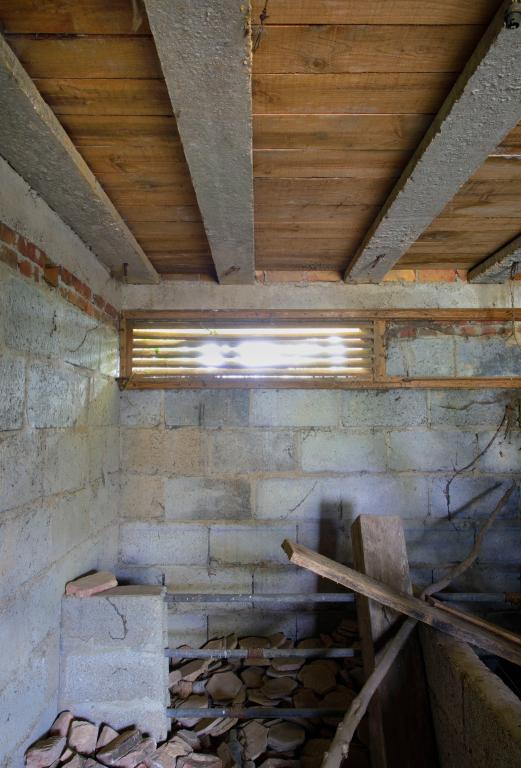

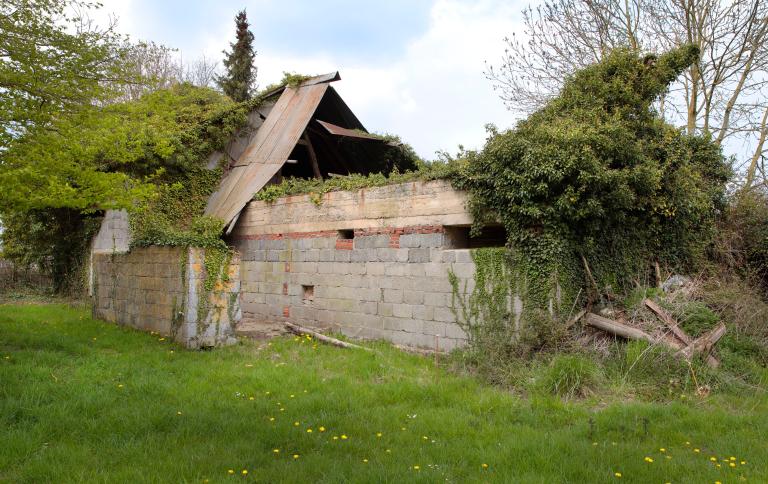

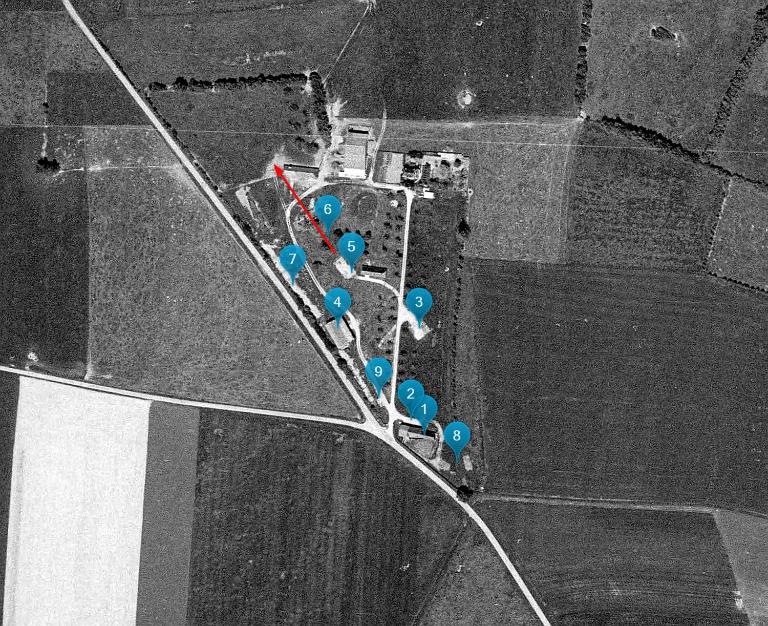

Pistes bétonnées. Un ensemble de pistes bétonnées relie les bâtiments principaux aux autres éléments du complexe, notamment à la plate-forme de tir située au nord-ouest. L'une emprunte l'axe principal sud-nord menant à la maison de maître présente en bout de parcelle. Description des structures et bâtiments.Voir le plan numéroté sur la photographie aérienne de l'IGN.1/ Bâtiment technique, construit sur un plan standard, regroupant les garages du compresseur et du groupe électrogène et l'atelier. Les trois pièces sont de dimensions et de hauteurs variables. Les murs sont maçonnés en parpaings de ciment et possèdent une épaisseur de 75 cm. Des rangs de brique et une ultime coulée de béton permettent d'atteindre les hauteurs requises. Les plafonds sont réalisés en hourdis de ciment recouverts de planches de bois qui servent de coffrage à la coulée de la dalle supérieure. Tous les accès sont ouverts côté nord et sont clos de simples portes de bois, les plus grandes possédant deux vantaux. Le côté sud est percé de baies rectangulaires amenant lumière et ventilation et pouvant éventuellement être utilisées pour la défense rapprochée du site. Elles sont closes par des persiennes de bois pouvant être totalement obturés par un panneau coulissant. Des boucles formées de fils de fer ont été insérées dans le ciment frais des hourdis. Toutes les pièces ont reçu un équipement électrique standard permettant à minima un éclairage plafonnier (double fils passant dans des guides porcelaine). La structure est recouverte d'une charpente en bois et d'une toiture à double pans lui donnant l'aspect d'un bâtiment agricole. Les fermes de la charpente sont pour partie récupérées sur un bâtiment agricole ancien, possiblement celui situé au même emplacement. Les arbalétriers sont pris directement dans la dalle de béton qui assure la protection supérieure. Le bâtiment a été légèrement modifié après guerre pour y stocker du matériel, y abriter des animaux et leur alimentation. Description des trois pièces, d'est en ouest : 1-1. Garage du groupe électrogène. La pièce mesure 13,50 m² (L. 4,50 m. x La 300 m.) et possède une hauteur sous plafond de 2,50 m. Elle est percée d'une baie unique vers le sud. La largeur de l'entrée est de 1 mètre, fermée par une simple porte.1-2 Atelier. Il s'agit de la pièce est plus large, avec 6,50 m. pour une profondeur de 5,20 m. (surface d'environ 34 m²). Elle dispose de deux ouvertures hautes (baies rectangulaires) vers le sud. Deux portes à doubles vantaux de 2 mètres de large permettent d'entrer les Dampferzeuger et leur chariots (générateurs de vapeur servant au lancement du V1 sur la rampe) et de les rincer via deux tubes métalliques (ici absents), logés dans les ouvertures basses communicant avec la structure alvéolaire accolée à l'extérieur. Deux paires de banquettes de 32 cm. de largeur ont été coulées à l'endroit où les rails de guidage des chariots des générateurs devaient être posés (écartement de 98 cm bord entre les deux bords intérieur des banquettes).1-3 Garage du compresseur. La hauteur sous plafond de la troisième pièce est de 3,50 m., qui la distingue sensiblement des précédentes. C'est aussi la plus profonde (L. 4,50 m. x La 6,50 m. pour une surface totale de 29,25 m²). A l'extérieur, la baie forme une embrasure permettant d'établir un point de défense rapprochée après l'enlèvement des persiennes. Une porte de 3 mètres de large et de 3,16 m. de hauteur donne accès à cette ultime partie du bâtiment. L'accès à cette baie depuis l'intérieur ne peut se faire que par l'installation d'une plate-forme.2/ Plateforme de déchargement : le site ne semble pas bénéficier d'une véritable aire de déchargement (généralement la surface requise est d'environ 15 à 20 mètres de large), mais la dalle placée devant le bâtiment technique bénéficie de plus de 7 mètres de largeur. 3/ Dalle amagnétique. Les trous sont réservés en attente d'une coulée de ciment permettant de caler La douille Zapfenlager placée au centre de la dalle (trou d'attente de 50 x 50 cm.). La courbe semi circulaire a fait l'objet d'une préparation similaire. 4/ Montage - stockage. Les pistes convergent vers un bâtiment agricole de la seconde moitié du 19e siècle, destiné à abriter des matériels. Il semble donc avoir été intégré au dispositif global. Sa surface au sol de 400 m² et ses grands volumes utiles, libérés par une vaste structure porteuse sur poteaux (travées de 6 mètres de large), en font un lieu idéal pour l'assemblage final des V1 et leur stockage temporaire en attente du tir.5/ Dalle de tir. Dans la dalle bétonnée est moulée une forme oblongue en creux destinée à recueillir les fuites potentielles des produits chimiques nécessaires au démarrage. Dix trous carrés sont réservés sur chacun des côtés, en prévision de la fixation des rails métalliques destinés à guider le chariot amenant le V1. 6/ Rampe. Les premiers plots de soutien de la rampe (L 90 cm. x La 60 cm.) sont disposés par paire, dans l'axe de la dalle. Quatre sur seize sont encore en place dans le pré, d’autres ont été enlevés et poussés en bout de parcelle, car gênant l'activité agricole. 7/ Fossé antichar ?8/ Traces non identifiées : possiblement cuve à eau pour le rinçage des générateurs, bunker de stockage ?9/ Cuve à eau (1,45 m. x 1,45 m.).Éléments non localisés sur ce site : poste de commandement de tir, bunker de stockage des détonateurs.

Commentaires d'usage régional

Patrimoine en lien avec la Seconde Guerre mondiale

État de conservation (normalisé)

Vestiges

Typologie de la zone de protection

Parc naturel régional

Statut juridique du propriétaire

Propriété d'une personne privée

Date de l'enquête ou du dernier récolement

2021

Copyright de la notice

(c) Région Normandie - Inventaire général ; (c) Parc naturel Régional des Boucles de la Seine Normande

Date de rédaction de la notice

2021

Noms des rédacteurs de la notice et du dossier

Chéron Philippe ; Pottier Gaëlle ; Bunker Archéo Région Côte d'Albâtre ; Maquaire Olivier

Cadre de l'étude

Typologie du dossier

Sous-dossier

Adresse du dossier Inventaire

Région Normandie – Service Inventaire du patrimoine
