Description de l'élévation intérieure
3 étages carrés ; 4 étages carrés ; 9 étages carrés ; étage de soubassement
Commentaire descriptif de l'édifice

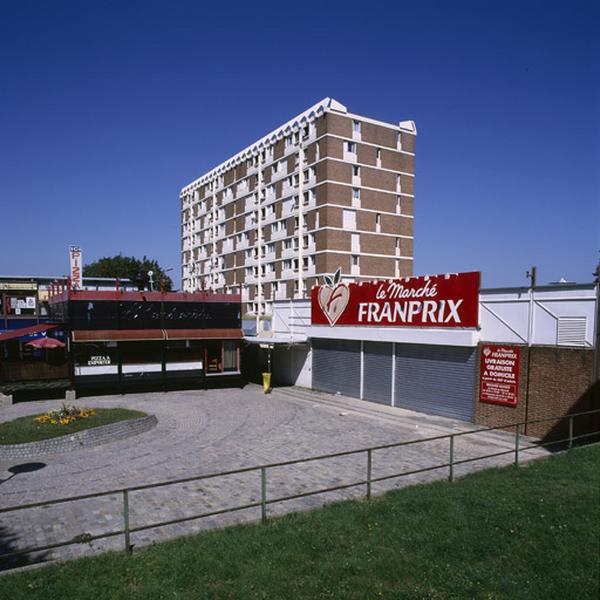

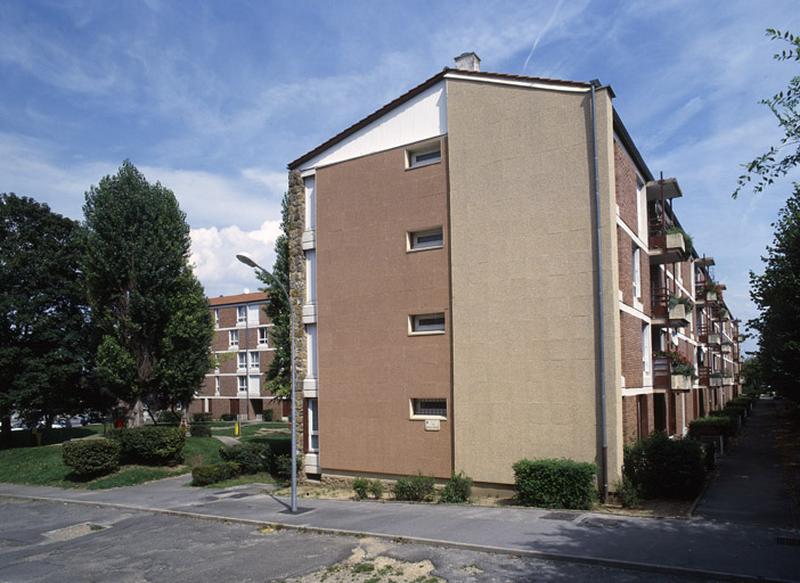

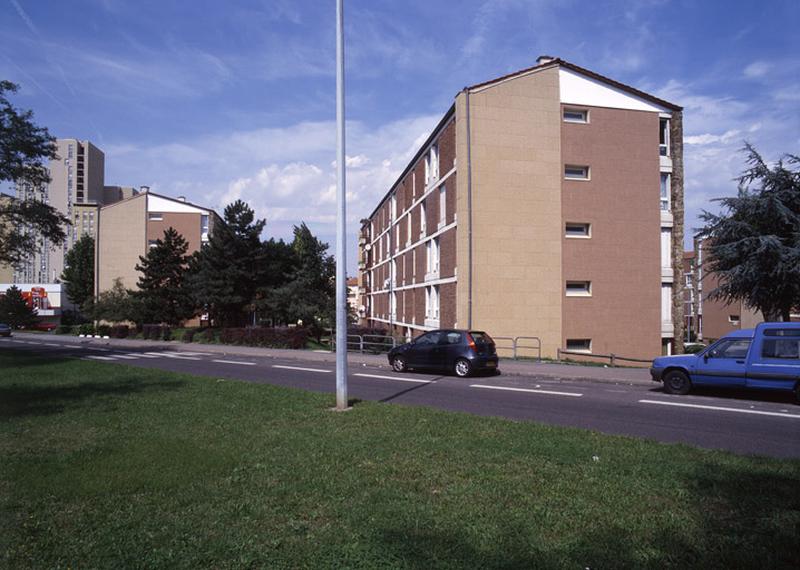

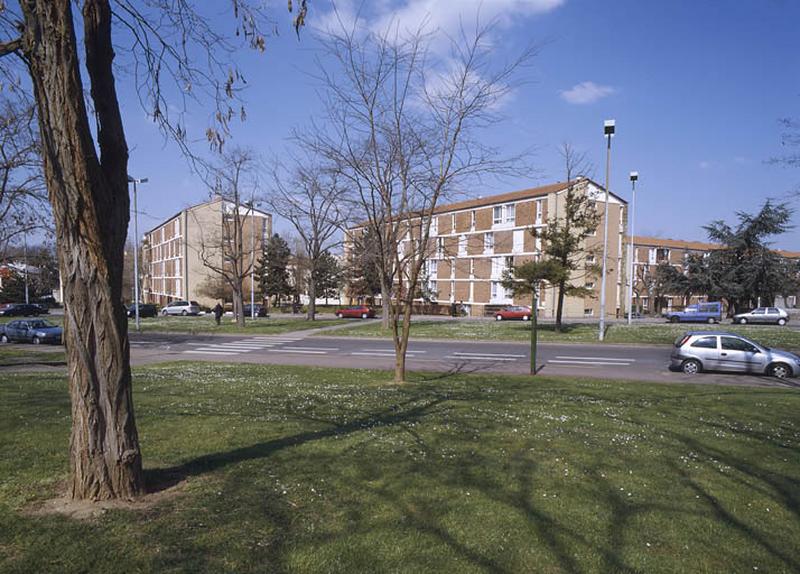

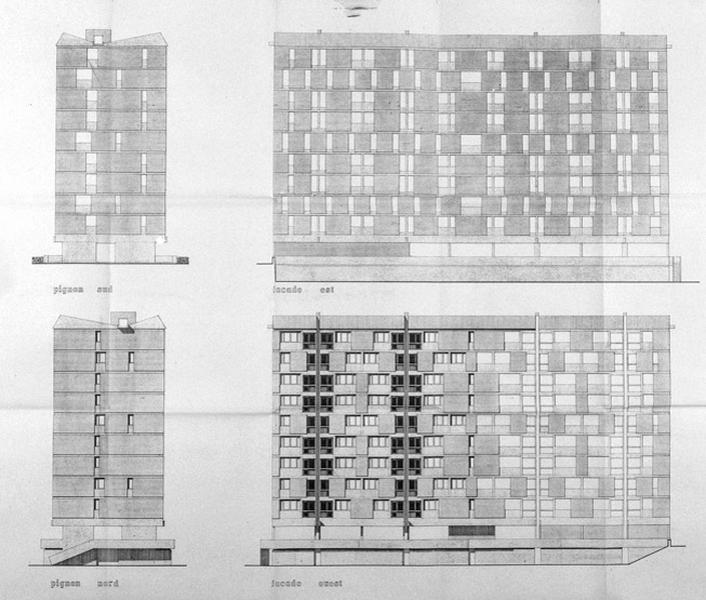

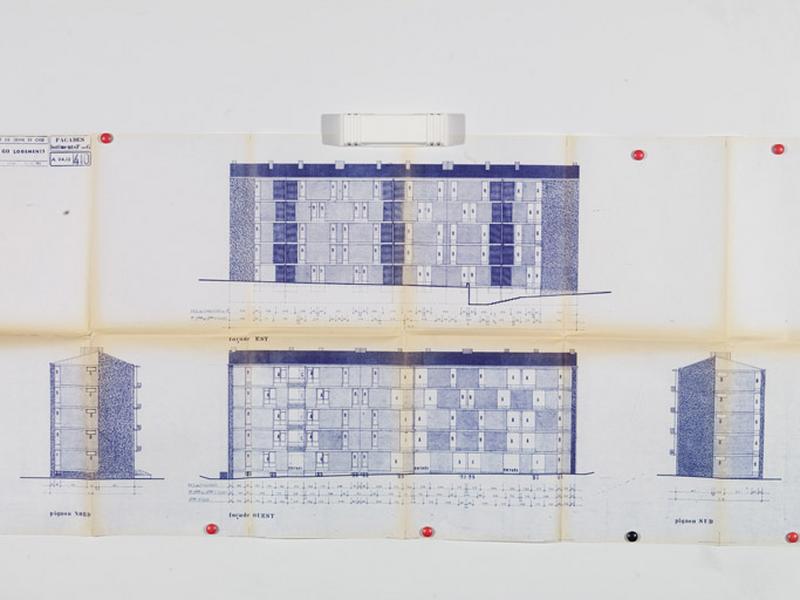

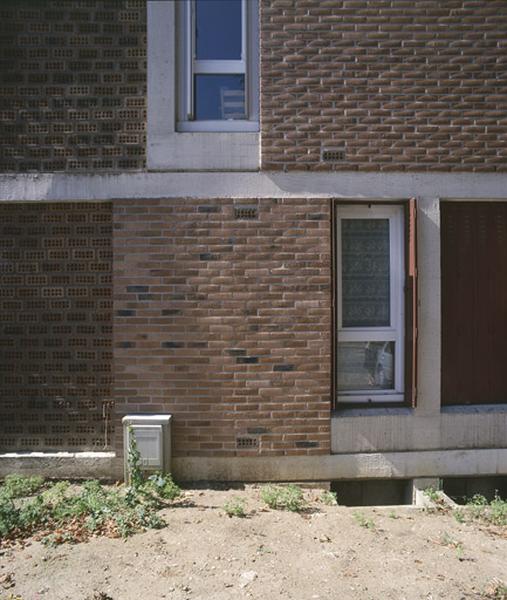

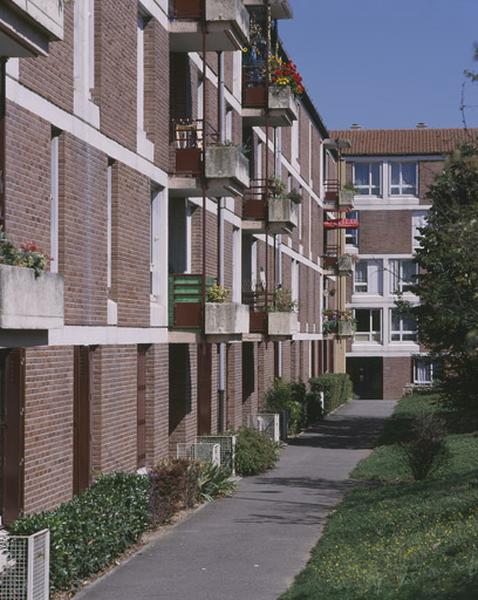

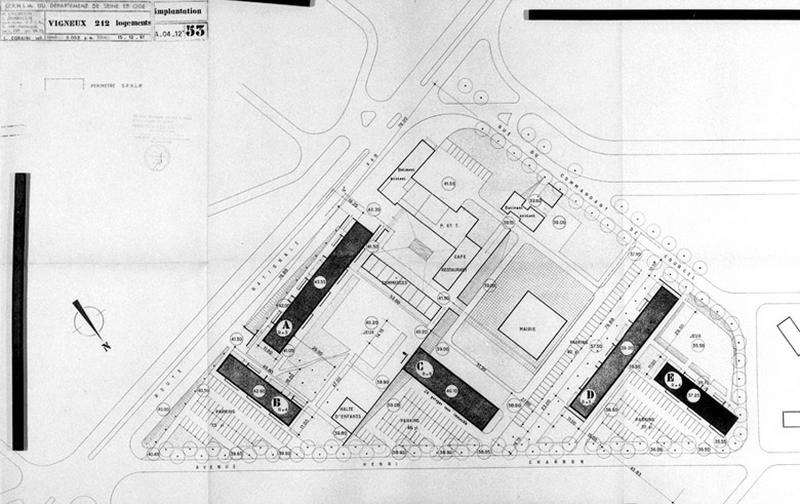

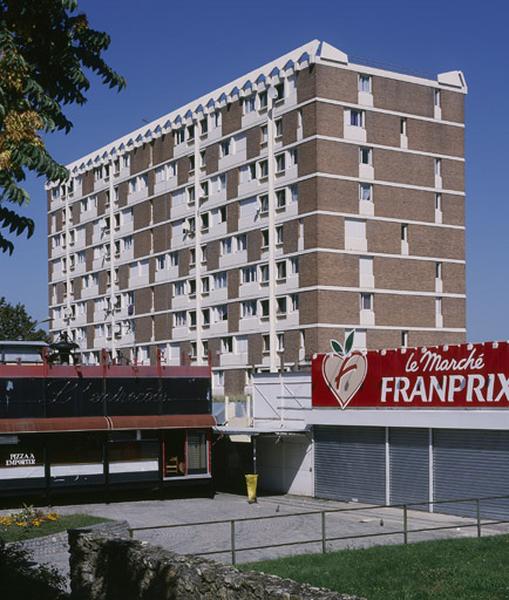

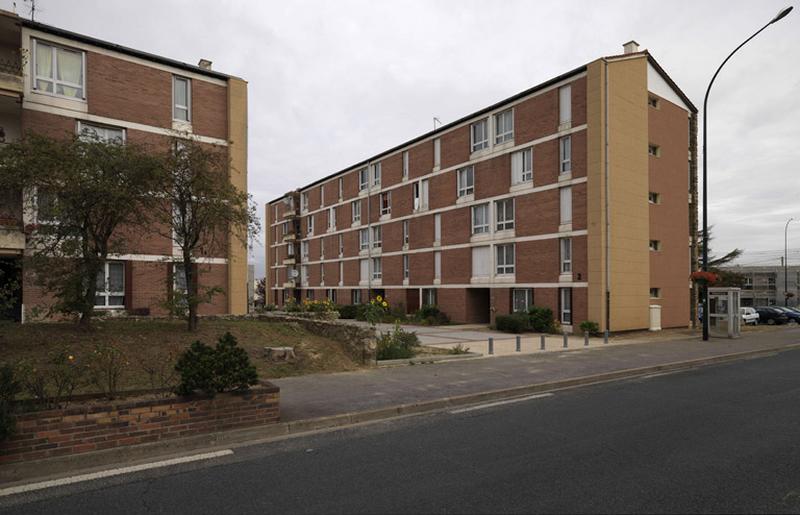

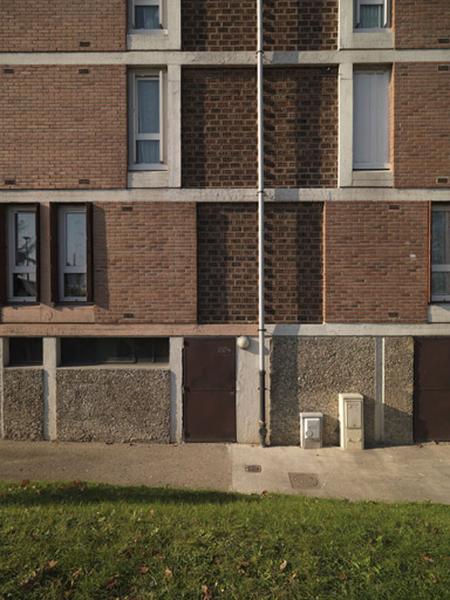

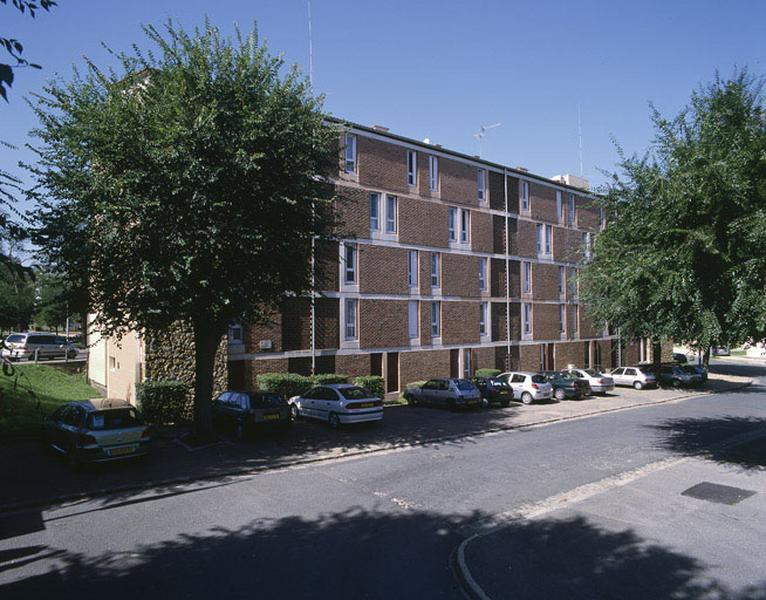

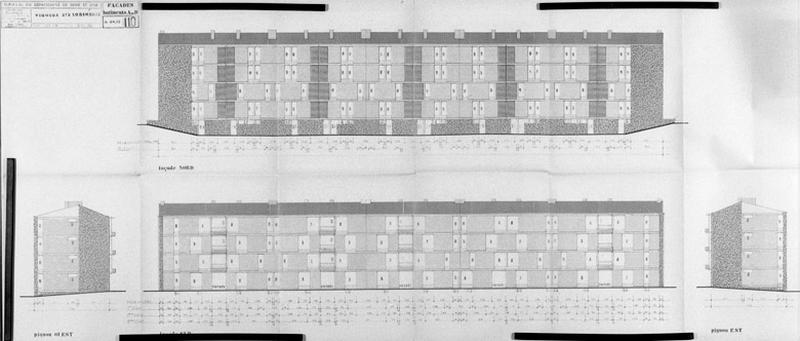

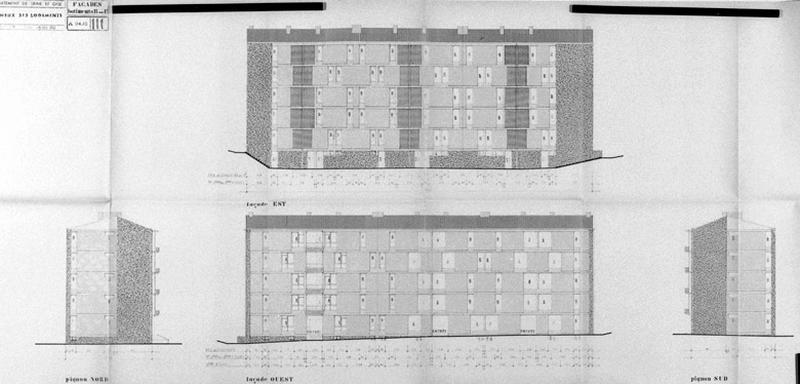

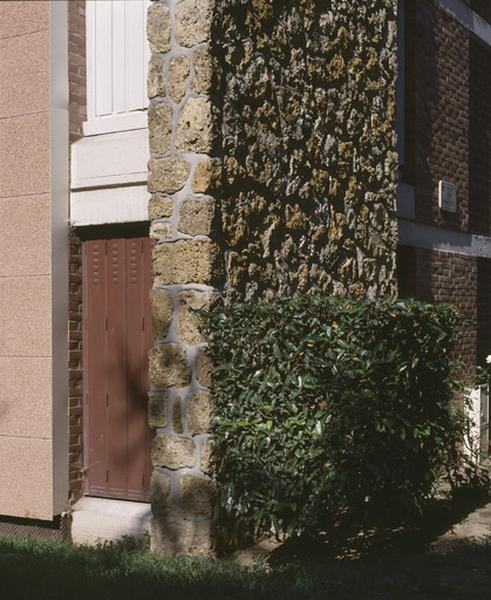

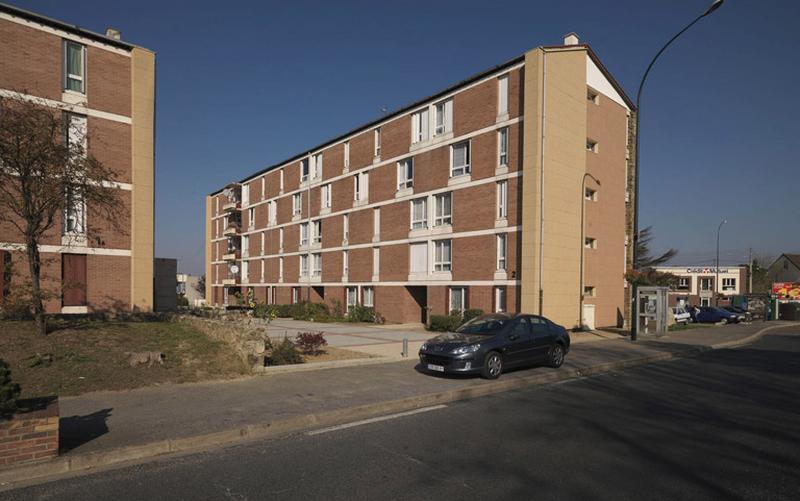

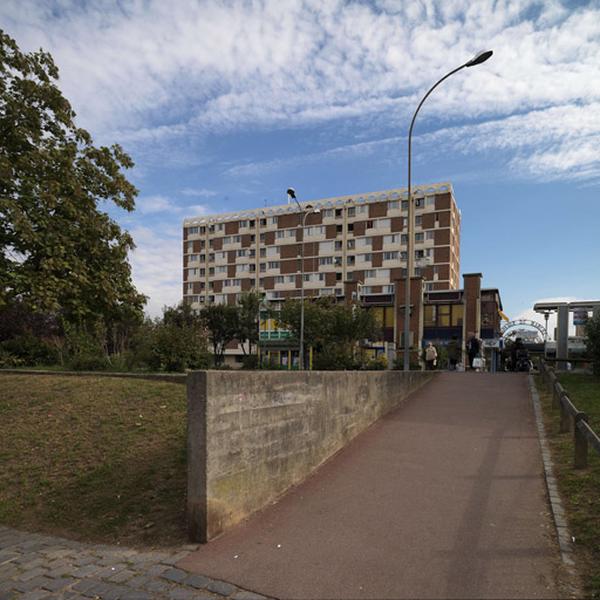

Les bâtiments d'habitation sont des HLM de catégorie B. Les appartements se répartissent en logements de 2, 3, 4 et 5 pièces. Les cinq immeubles de la 1ère tranche (A-E) comportent 3 étages (bâtiments A et D) , 4 (B et E) et 9 étages (bâtiment C). Les sous-sols des immeubles A, B, D et E sont desservis extérieurement par une cour anglaise, le sous-sol du bâtiment C accessible de plein pied est prévu à usage de garages locatifs, la chaufferie étant aménagée en deuxième sous-sol. Tous les murs extérieurs des sous-sols des bâtiments bas sont exécutés en maçonnerie de meulière, ceux du bâtiment C en béton banché. Sur une ossature en béton armé, les pignons et extrémités de façades, côté loggias, des bâtiments A, B, D et E, au-dessus du sous-sol, sont montés en maçonnerie de meulière, et les façades de tous les bâtiments en brique apparente avec doublage en brique creuse et cloisonnements entre les deux parois. Les pignons nord et sud du bâtiment C sont en brique pleine avec doublage en brique creuse. La brique perforée est utilisée pour les façades des séchoirs des bâtiments A, B, D et E. Les façades est et ouest du logement du concierge du groupe, aménagé en rez-de-chaussée du bâtiment C, sont montées en parpaings isothermes. La couverture de tous les bâtiments (toit à longs pans) est en tuiles, sauf celle du bâtiment de 9 étages à toiture-terrasse. Les deux immeubles de la 2e tranche (F et G) , de 30 logements chacun, sont identiques aux bâtiments B et E de la 1ère tranche, sauf modification des sous-sols résultant de la suppression des cours anglaises. Le terrain, contigu à celui des 213 logements, se trouve de l'autre côté de la rue du commandant-de-Courcel. Les pignons de tous les bâtiments ont été revêtus de plaques d'isolation qui respectent approximativement les différences de couleur (meulière et brique) originelles. La voirie intérieure comprend des rues carrossables et des allées piétonnes, des aires de stationnement et des parkings (216 places soit 192 en parkings et 24 en garages pour la 1ère tranche, 60 places en parkings pour la 2e). Les aménagements comportent aussi des espaces vert : pelouses, arbres et arbustes, aires de jeux traitées en prairies entre les bâtiments A et C et dans l'angle formé par les bâtiments D et E avec buttes artificielles et bacs à sable, ainsi qu'à côté des bâtiments F et G.
