2e machine à fraiser
Désignation
Dénomination de l'objet
Machine à fraiser
Numéro artificiel de différenciation de l'objet
2
Titre courant
2e machine à fraiser
Localisation
Localisation
Bourgogne-Franche-Comté ; Jura (39) ; Saint-Claude ; atelier de pipier (non étudié)
Numéro INSEE de la commune
39478
Précision sur la localisation
Anciennement région de : Franche-Comté
Aire d'étude pour le domaine Inventaire
Saint-Claude centre et faubourg
Lieu-dit
Etables
Nom de l'édifice
Atelier de pipier (non étudié)
Milieu d'implantation pour le domaine Inventaire
En écart
Emplacement de l’œuvre dans l’édifice
Au rez-de-chaussée de l'atelier de fabrication
Description
Catégorie technique
Industrie du bois
Structure et typologie
Matériau d'origine végétale (solide en masse, produit brut)
Matériaux et techniques d'interventions
Acier ; fonte de fer ; hêtre
Description matérielle

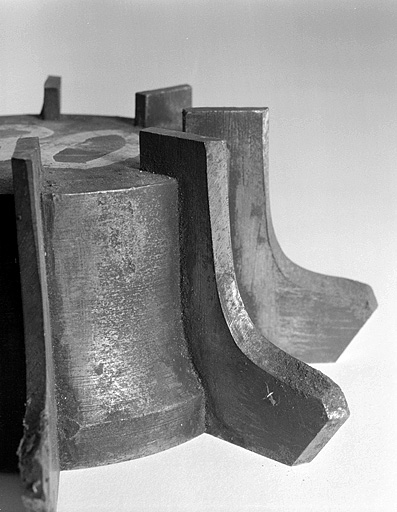

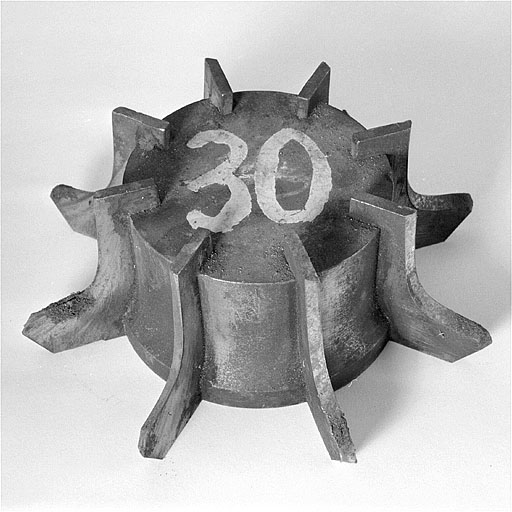

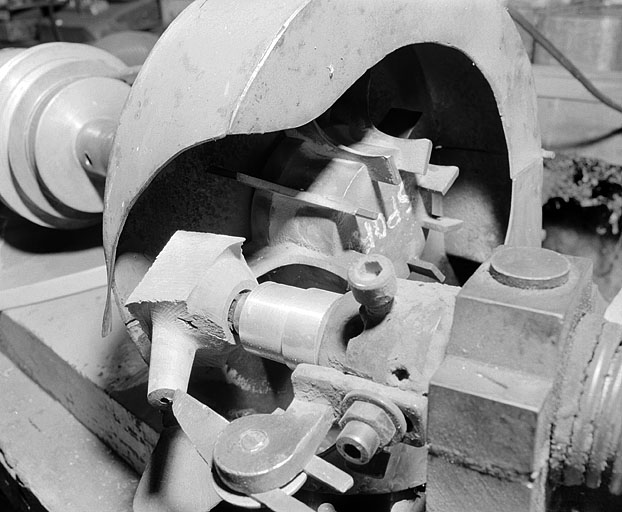

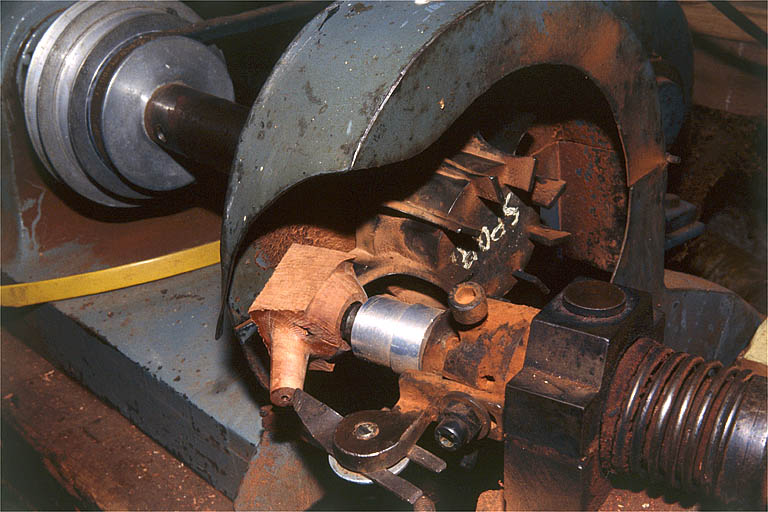

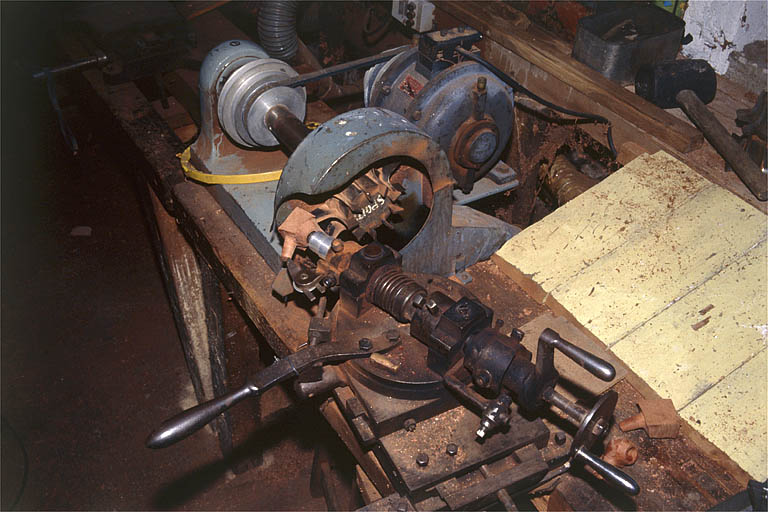

Après les opérations d'ébauchage, cette machine sert au fraisage des ébauchons : rectification et profilage du fond du fourneau des pipes. Elle est équipée de fers galbés donnant la forme des culs de pipe. L'ébauchon est enfilé sur un mandrin conique, entrant dans le foyer. A l'aide d'un levier faisant avancer le chariot, l'ouvrier l'amène au contact avec l'outil puis le fait pivoter contre lui grâce à une manivelle. Un système d'aspiration limite les poussières. Le tour à roulement à billes est entraîné, au moyen d'une courroie, par un moteur électrique de la société Malécot (Saint-Etienne) de 0, 5 ch., tournant à 2850 tr/mn. Une seconde plaque, plus récente et vissée sur le moteur, mentionne : A.R.E.M.A. / J. Reynaud / Genay (Ain) [...] / N° 6939. L'ensemble est placé sur un banc en hêtre, à 4 pieds, assemblé par tenons et mortaises et fixé au sol par 2 crochets métalliques.
Dimensions normalisées
Dimensions totales : h = 32 cm, la = 92 cm, pr = 86 cm ; tour seul : h = 21 cm, la = 43 cm, pr = 27 cm ; banc : h = 85 cm, la = 122 cm, pr = 47 cm
État de conservation (normalisé)
En état de marche
Inscription
Plaque signalétique
Précisions sur l'inscription
Plaque signalétique : G. Malécot / Constructeur-électricien / St Etienne / Moteur asynchrone triphasé [...] / Type MOFB1T N° 54754 [...]
Historique
Auteur de l'œuvre ou créateur de l'objet
Lieu de création
Franche-Comté, 39, Saint-Claude
Etape de création
Oeuvre de série
Siècle de création
1ère moitié 20e siècle
Description historique
Cette machine date vraisemblablement de la 1ère moitié du 20e siècle et provient de l'atelier d'un constructeur mécanicien de Saint-Claude.
