machine à imprimer par typographie (presse à cylindre dite presse Heidelberg Originale à cylindre)

Désignation

Dénomination de l'objet

Machine à imprimer par typographie

Précision sur la typologie de l'objet - hors lexique

Presse à cylindre

Appellation d'usage

Presse Heidelberg Originale à cylindre

Titre courant

Machine à imprimer par typographie (presse à cylindre dite presse Heidelberg Originale à cylindre)

Localisation

Localisation

Bourgogne-Franche-Comté ; Jura (39) ; Saint-Claude ; 12 rue de la Poyat ; maison, maison du peuple

Numéro INSEE de la commune

39478

Précision sur la localisation

Anciennement région de : Franche-Comté

Aire d'étude pour le domaine Inventaire

Saint-Claude centre et faubourg

Adresse de l'édifice

Poyat (rue de la) 12

Nom de l'édifice

Maison, maison du peuple

Référence Mérimée de l'édifice

IA39000416

Milieu d'implantation pour le domaine Inventaire

En ville

Emplacement de l’œuvre dans l’édifice

2e étage de soubassement

Description

Catégorie technique

Industrie du papier et de l'imprimerie

Structure et typologie

Produit élaboré d'origine végétale (solide en masse, produit fini)

Matériaux et techniques d'interventions

Acier ; fer ; fonte de fer

Description matérielle

Cette presse Heidelberg Originale à cylindre est classée par son fabricant dans la catégorie des presses automatiques une couleur de la classe K (dimensions d'impression allant de 38 x 52 cm à 46 x 58, 5 cm). C'est une machine en blanc : elle n'imprime qu'un côté de la feuille. Elle appartient au système plan contre cylindre : la forme (cadre métallique maintenant la composition) est plate mais la feuille de papier s'enroule sur un cylindre. C'est, en outre, une presse à un tour : l'impression et le retour de la forme à son point de départ s'effectuent durant une révolution du cylindre, la circonférence de ce dernier faisant le double de la longueur de la forme. Fixée sur le marbre, mobile grâce à 4 bandes à galets, la composition est encrée automatiquement par un système de rouleaux encreurs (2 broyeurs, 3 tables baladeuses en acier, 3 toucheurs et un cavalier en acier). La presse accepte les feuilles dans un format allant de 14 x 18 cm à 46 x 58, 5 cm et les manipule à l'aide d'un margeur automatique (système de bras à ventouses, ou suceurs, pneumatiques). La table de marge, située à l'arrière, surmonte celle de réception. La machine est actionnée par un moteur Bauknecht de 6, 8 ch et sa cadence d'impression peut atteindre 5000 feuilles à l'heure. Ce type de presse peut servir indifféremment au 'labeur' (livres et brochures), au journal et aux 'travaux de ville' (tous les autres imprimés y compris les affiches, ici en demi format).

Dimensions normalisées

Dimensions totales : h = 155 cm, la = 150 cm, pr = 250 cm. Dimensions de la forme : l = 43,5 cm, la = 53,7 cm. Poids : 3030 kg environ.

État de conservation (normalisé)

En service

Inscription

Inscription concernant le fabricant ; inscription technique ; marque de marchand ; plaque signalétique (allemand)

Précisions sur l'inscription

Inscription concernant le fabricant (en relief sur le côté) : Original / Heidelberg / Cylinder / 46 x 58, 5 cm 18' x 23'. Inscription concernant le fabricant (médaille en bronze collée sur le côté) : 110 années / de machines / à imprimer / de Heidelberg / 1850-1960. Inscription technique (reportée dans la notice technique) : Heidelberg à cylindre une couleur de la classe K (38 x 52 cm à 46 x 58, 5 cm) N° KSBA 319670. Plaque signalétique : ART / Heidelberg / F. Nr. II M3M5/1164/973-1222 / Schalt. plan Nr. K8 011175 / Stromart 3N Frequenz 50 Hz / Betriebsspanung 220.380 V / Steuerspannung ohne Trafo 220 V / Nennstrom 23.11, 5 A / Leistung 5 KW / Sicherung flink 35.25 A / in der Zuleitung : träg 25.20 A. Marque de marchand : OG / Ofmi Garamont / 64, Bd Jean-Jaurès - Saint-Ouen, Seine - Ornano : 61-19.

Historique

Auteur de l'œuvre ou créateur de l'objet

Lieu de création

Allemagne, Wiesloch

Lieu de provenance

Franche-Comté, 25, Pontarlier, imprimerie du Courrier de la Montagne

Etape de création

Oeuvre de série

Siècle de création

3e quart 20e siècle

Description historique

Cette machine à imprimer par typographie est une presse à cylindre de la société Schnellpressenfabrik AG Heidelberg. Vraisemblablement issue de son usine de Wiesloch, proche d'Heidelberg (Bade-Wurtemberg, Allemagne), elle descend d'un modèle commercialisé à partir de 1935. L'origine de la société est un atelier de construction mécanique et une fonderie de cloches créés en 1850, à Frankenthal, par Andreas Hamm, lequel s'associait six ans plus tard avec Andreas Albert pour fabriquer, notamment, des presses à cylindres. Transférée à Heidelberg en 1896, la société y prit son appellation de Schnellpressenfabrik AG Heidelberg en 1905 puis devint Heidelberger Druckmaschinen AG en 1967. Elle ouvrit l'usine de Wiesloch en 1957. La presse a été achetée dans la décennie 1990 par l'association La Fraternelle à l'imprimeur du journal Le Courrier de la Montagne, à Pontarlier (Doubs).

Statut juridique et protection

Statut juridique du propriétaire

Propriété d'une association

Références documentaires

Cadre de l'étude

Dénomination du dossier

Dossier individuel

Partie constituante non étudiée

Moteur électrique

Date de l'enquête ou du dernier récolement

2001

Date de rédaction de la notice

2002

Accès Mémoire

VISPAL-IVR43-FRATERNELLE-IMPRESSION

1/12

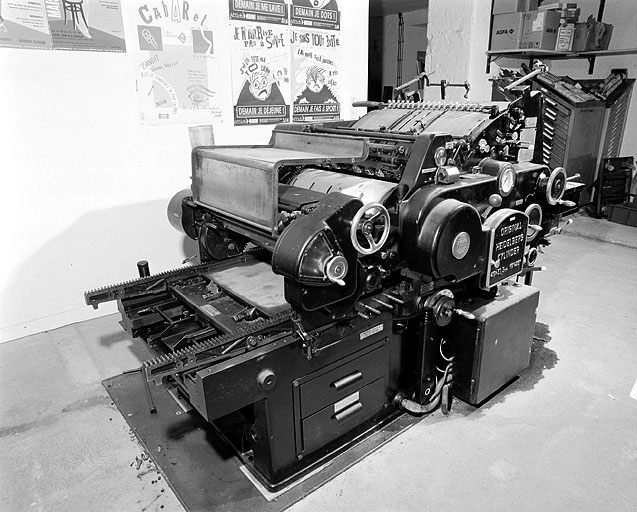

Vue d'ensemble, de trois quarts gauche.
Vue d'ensemble, de trois quarts gauche.
© Région Franche-Comté, Inventaire du patrimoine, ADAGP
Voir la notice image
Vue d'ensemble, de trois quarts gauche.
Vue d'ensemble, de trois quarts gauche.
© Région Franche-Comté, Inventaire du patrimoine, ADAGP
Voir la notice image

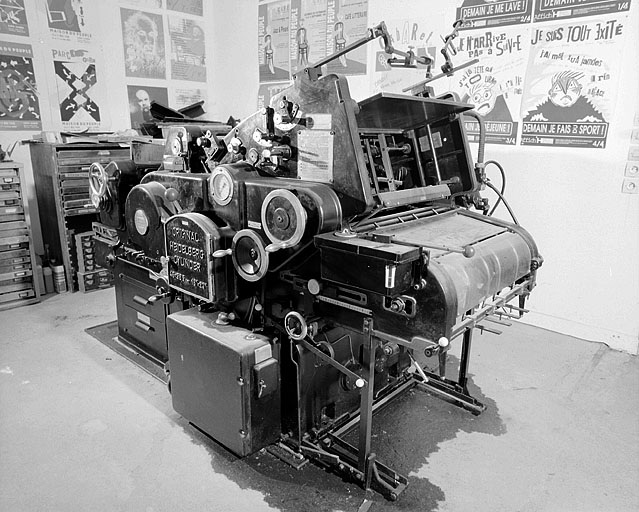

Vue d'ensemble, de trois quarts droite.
Vue d'ensemble, de trois quarts droite.
© Région Franche-Comté, Inventaire du patrimoine, ADAGP
Voir la notice image

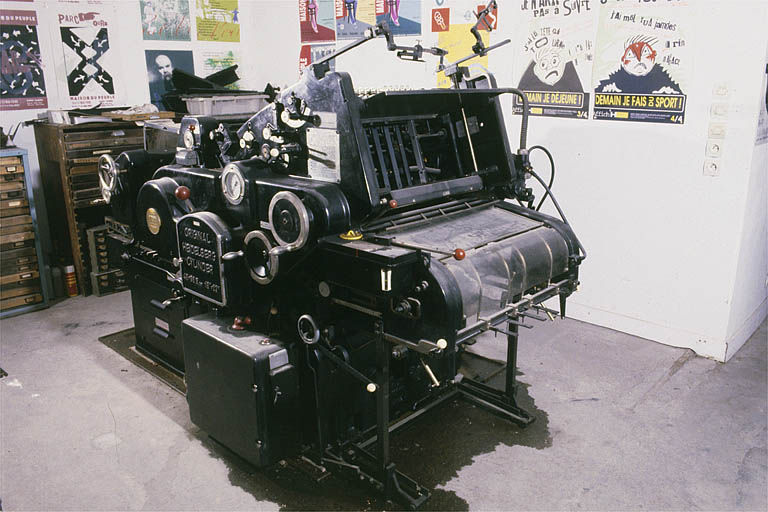

Vue d'ensemble, de trois quarts droite.
Vue d'ensemble, de trois quarts droite.
© Région Franche-Comté, Inventaire du patrimoine, ADAGP
Voir la notice image

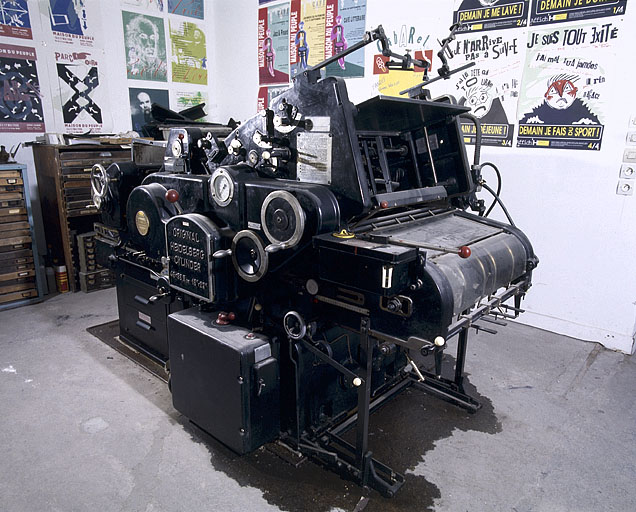

Vue d'ensemble, de trois quarts droite.
