Instrument de mesure de forces électromotrices : balance dite de Cotton

Dénomination de l'objet

Instrument de mesure de forces électromotrices

Précision sur la typologie de l'objet - hors lexique

Balance

Appellation d'usage

Balance de Cotton

Titre courant

Instrument de mesure de forces électromotrices : balance dite de Cotton

Localisation

Grand Est ; Bas-Rhin (67) ; Strasbourg ; 3, 5 rue de l'Université ; Institut de recherche, édifice d'enseignement supérieur : Institut de Physique

Numéro INSEE de la commune

67482

Précision sur la localisation

Anciennement région de : Alsace

Aire d'étude pour le domaine Inventaire

Strasbourg

Adresse de l'édifice

Université (rue de l') 3, 5

Nom de l'édifice

Institut de recherche, édifice d'enseignement supérieur : Institut de Physique

Référence Mérimée de l'édifice

IA67012331

Milieu d'implantation pour le domaine Inventaire

En ville

Catégorie technique

Électromagnétisme

Structure et typologie

Instrument spécialisé

Matériaux et techniques d'interventions

Bois ; laiton ; fer ; ivoire ; verre ; textile

Description matérielle

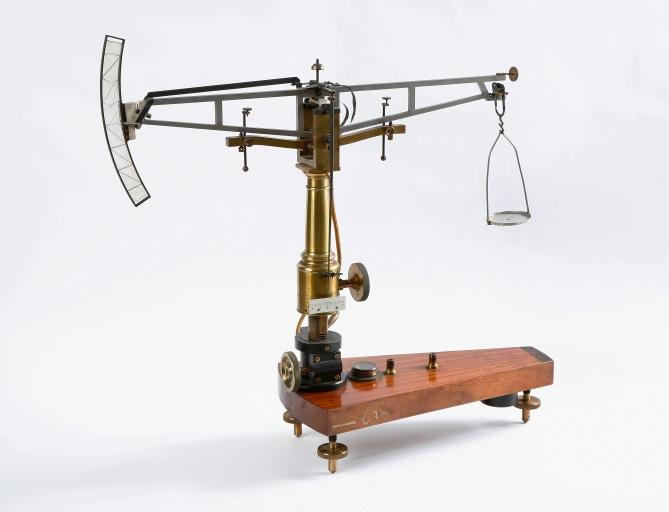

La balance est posée sur un socle en bois verni, muni de trois pieds en laiton réglables en hauteur ; un contrepoids y est fixé à l'avant, en dessous. Sur le socle en bois : deux petites bornes de branchement ; un niveau à bulle ; l'axe de la balance. Celui-ci comporte une base métallique peinte en noir surmontée d'un tube en laiton muni d'une visse de réglage devant lequel oscille une aiguille le long d'une échelle graduée, sans doute en ivoirine. L'un des bras de la balance est constitué par un circuit électrique comportant deux conducteurs en métal et en verre qui sont des axes circulaires centrés sur l'axe de la balance ; à l'autre bras est suspendu un petit plateau métallique. Le circuit est habituellement alimenté par un générateur en série et un rhéostat.

Dimensions normalisées

H = 54 ; l = 35 (rayon de l'arc de cercle tronqué) ; l = 55 (longueur totale, d'une extrémité du balancier à l'extrémité opposé du support) ; la = 20 (mesure de l'arc de cercle).

Inscription

Numéro d'inventaire (peint, sur l'oeuvre) ; numéro de série (gravé, sur l'oeuvre) ; graduations (gravées, sur partie rapportée) ; inscription concernant le fabricant (gravée, sur l'oeuvre) ; inscription concernant le lieu d'exécution (gravée, sur l'oeuvre)

Précisions sur l'inscription

Numéro d'inventaire peint en rouge sur le bois et rayé de peinture blanche : 5093 ; numéro d'inventaire peint en blanc sur la tranche du socle : C34 ; graduations gravées en noir sur la réglette : graduée à l'unité, les nombres 20, 10, 0, 10 et 20 étant seuls inscrits ; gravés en noir sur le support en laiton (U) du balancier : numéro de série : N°2785 ; inscription concernant le fabricant : WILH. G G. WEBER ; inscription concernant le lieu d'exécution : ZÜRICH.

Auteur de l'œuvre ou créateur de l'objet

Lieu de création

Lieu d'exécution : Suisse, Zürich

Siècle de création

2e quart 20e siècle ; 3e quart 20e siècle

Description historique

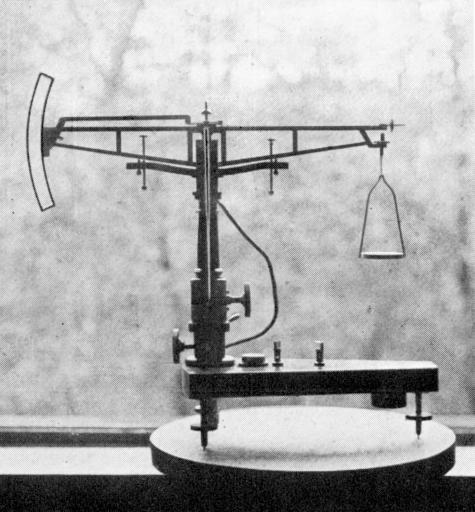

La balance de Cotton est un dispositif permettant la mesure absolue des inductions magnétiques dans l'entrefer d'un électroaimant par pesée. La force de l'action du champ magnétique sur des courants passant autour du secteur circulaire est mesurée en la compensant par le poids des masses posées sur le plateau. Ce modèle, probablement fabriqué vers 1920, est représenté dans l'ouvrage du professeur Ollivier, édité en 1924 et portant sur les travaux pratiques de physique générale effectués à Strasbourg. L'ouvrage expose les différentes étapes de la mesure du champ magnétique au moyen de la balance de Cotton utilisée pour le cours. En 1952, elle est encore employée par Jules Wucher et figure dans le catalogue des appareils de l'Institut de Physique sous le N° C34.

Statut juridique du propriétaire

Propriété d'un établissement public de l'Etat

Cadre de l'étude

Dénomination du dossier

Dossier individuel

Date de l'enquête ou du dernier récolement

2007

Date de rédaction de la notice

2008
