Transformateur type 'variac'

Dénomination de l'objet

Transformateur

Précision sur la typologie de l'objet - hors lexique

Transformateur type 'variac'

Titre courant

Transformateur type 'variac'

Localisation

Grand Est ; Bas-Rhin (67) ; Strasbourg ; 3, 5 rue de l'Université ; Institut de recherche, édifice d'enseignement supérieur : Institut de Physique

Numéro INSEE de la commune

67482

Précision sur la localisation

Anciennement région de : Alsace

Aire d'étude pour le domaine Inventaire

Strasbourg

Adresse de l'édifice

Université (rue de l') 3, 5

Nom de l'édifice

Institut de recherche, édifice d'enseignement supérieur : Institut de Physique

Référence Mérimée de l'édifice

IA67012331

Milieu d'implantation pour le domaine Inventaire

En ville

Catégorie technique

Électromagnétisme

Structure et typologie

Instrument spécialisé

Matériaux et techniques d'interventions

Cuivre ; laiton ; métal ; plastique ; résine

Description matérielle

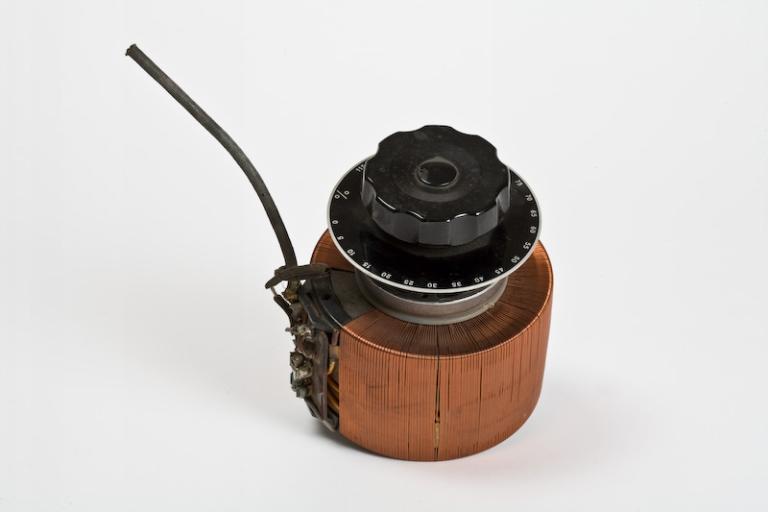

L'appareil est composé d'une grosse bobine de fils de cuivre. A l'arrière de cette bobine est fixée une plaque rectangulaire pour les branchements électriques. Au sommet de la bobine, on trouve un bouton de réglage solidaire d'un disque gradué en pourcentages et permettant de commander l'appareil.

Dimensions normalisées

H max = 14,5 ; h bobine = 6,5 ; diamètre bobine = 10,5 ; diamètre molette = 6.

Inscription

Numéro de série (gravé, sur étiquette) ; inscription technique (gravée, sur étiquette) ; graduations (imprimées, sur l'oeuvre)

Précisions sur l'inscription

Gravés sur une plaque en métal fixée à l'arrière de la bobine de fils de cuivre : numéro de série : 42B64 ; inscriptions techniques : Type 84525.01 50 Hz 345 VA 2.3 Amax 130 V.Prim 0-150 V.Sec ; imprimées en argent sur le disque fonctionnant avec la grosse molette en ébonite : graduations : en pourcentage, de 0 à 115, gradué de 5 en 5.

Auteur de l'œuvre ou créateur de l'objet

Siècle de création

20e siècle

Description historique

Ce type de transformateur permet de modifier les valeurs de la tension et de l'intensité du courant délivrées par une source d'énergie électrique alternative en un système de tension et de courant de valeurs différentes mais de même fréquence et de même forme. Il est analogue à un engrenage en mécanique (le couple sur chacune des roues dentées étant l'analogue de la tension et la vitesse de rotation étant l'analogue du courant). Il s'agit ici d'un auto-transformateur, il ne comporte qu'un seul bobinage. La dérivation de sortie du secondaire peut se déplacer grâce à un contact glissant sur les spires du primaire.

Statut juridique du propriétaire

Propriété d'un établissement public de l'Etat

Cadre de l'étude

Dénomination du dossier

Dossier individuel

Date de l'enquête ou du dernier récolement

2007

Date de rédaction de la notice

2008
