Instrument de mesure des phénomènes ondulatoires mécaniques, instrument d'observation : microscope à vibration d'Helmholtz

Dénomination de l'objet

Instrument de mesure des phénomènes ondulatoires mécaniques ; instrument d'observation

Précision sur la typologie de l'objet - hors lexique

Microscope à vibration d'Helmholtz

Titre courant

Instrument de mesure des phénomènes ondulatoires mécaniques, instrument d'observation : microscope à vibration d'Helmholtz

Localisation

Grand Est ; Bas-Rhin (67) ; Strasbourg ; 3, 5 rue de l'Université ; Institut de recherche, édifice d'enseignement supérieur : Institut de Physique

Numéro INSEE de la commune

67482

Précision sur la localisation

Anciennement région de : Alsace

Aire d'étude pour le domaine Inventaire

Strasbourg

Adresse de l'édifice

Université (rue de l') 3, 5

Nom de l'édifice

Institut de recherche, édifice d'enseignement supérieur : Institut de Physique

Référence Mérimée de l'édifice

IA67012331

Milieu d'implantation pour le domaine Inventaire

En ville

Catégorie technique

Physique

Structure et typologie

Instrument spécialisé

Matériaux et techniques d'interventions

Bois ; laiton ; métal ; verre

Description matérielle

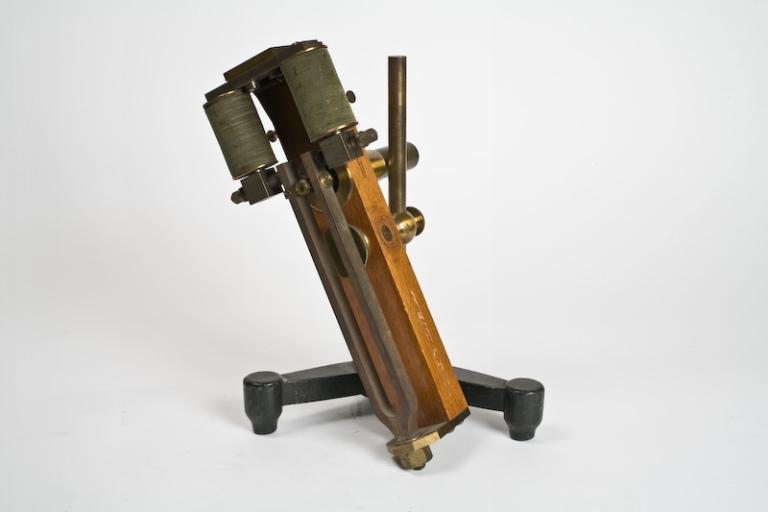

L'appareil est fixé à un tube en laiton, inséré au centre d'un trépied en métal. Il coulisse le long de ce tube, pour permettre le réglage à la hauteur souhaitée. Le microscope est constitué d'un boîtier en bois, au centre duquel est fixée la visée (tube en laiton dans lequel est inséré un tube en métal, réglable pour la netteté). Au sommet du boîtier en bois est vissée une plaque rectangulaire en laiton, sous laquelle est fixée une lamelle rectangulaire en métal, sous laquelle est fixée, à chaque extrémité, une bobine de fils de cuivre (bobines d'Helmholtz ?), reliée par une vis à un grand aimant, lui-même fixé sur une plaque en laiton en bas et à l'avant du boîtier en bois. Fixé à l'aimant, au niveau de la visée, un deuxième dispositif de visée en laiton et en verre. A l'avant du boîtier en bois est fixé un disque cranté en laiton.

Dimensions normalisées

H = 30,5 ; l = 31,5 ; la = 7

Inscription

Numéro de série (pyrogravé, sur l'oeuvre) ; inscription concernant le fabricant (gravé, sur l'oeuvre) ; inscription concernant le lieu d'exécution (gravé, sur l'oeuvre)

Précisions sur l'inscription

Pyrogravés sur le boîtier en bois : numéro de série : N° H50 ; autre : Phys : Ins : F : Strassb ; gravés sur le boîtier en bois : nom du fabricant : Rudolph Koenig ; lieu d'exécution : Paris.

Auteur de l'œuvre ou créateur de l'objet

Lieu de création

Lieu d'exécution : Ile-de-France, 75, Paris

Siècle de création

Limite 19e siècle 20e siècle (?)

Description historique

Le microscope à vibration est utilisé pour mesurer la fréquence d'un diapason en la comparant à la fréquence d'un autre diapason qui elle est connue. Le premier microscope à vibration a été inventé par Lissajous (1822-1880) mais sa forme électromagnétique est due à Hermann von Helmholtz (1821-1894). Ce professeur de physiologie et de physique allemand est l'auteur de travaux qui ont révolutionné l'acoustique. Dans un contexte de développement de l'expérimentation, il est à l'origine de nombreux instruments liés à l'étude des phénomènes notamment sonores, comme la sirène, conservée à l'Institut (cf IM67017830). Ce type de microscope acoustique utilise la propagation des ultrasons. La microscopie acoustique est la seule méthode de visualisation à fournir des images du coeur de la matière, à l'échelle du micromètre. C'est donc une technique d'imagerie de l'infiniment petit. Elle a été perfectionnée par Karl Rudolph Koenig (1832 - 1901), physicien allemand, qui s'est intéressé principalement au phénomène acoustique. Il fut rapidement connu pour ses diapasons aussi bien auprès des physiciens que des musiciens. Il résolut de nombreux problème d'acoustique et construisit divers instruments de mesure (par exemple un tonomètre).
