Instrument de mesure de forces électromotrices : pont de Wheatstone pour courant continu AOIP

Dénomination de l'objet

Instrument de mesure de forces électromotrices

Précision sur la typologie de l'objet - hors lexique

Pont de Wheatstone pour courant continu AOIP

Titre courant

Instrument de mesure de forces électromotrices : pont de Wheatstone pour courant continu AOIP

Localisation

Grand Est ; Bas-Rhin (67) ; Strasbourg ; 3, 5 rue de l'Université ; Institut de recherche, édifice d'enseignement supérieur : Institut de Physique

Numéro INSEE de la commune

67482

Précision sur la localisation

Anciennement région de : Alsace

Aire d'étude pour le domaine Inventaire

Strasbourg

Adresse de l'édifice

Université (rue de l') 3, 5

Nom de l'édifice

Institut de recherche, édifice d'enseignement supérieur : Institut de Physique

Référence Mérimée de l'édifice

IA67012331

Milieu d'implantation pour le domaine Inventaire

En ville

Catégorie technique

Électromagnétisme

Structure et typologie

Instrument spécialisé

Matériaux et techniques d'interventions

Bois ; verre ; plastique ; aluminium ; cuir

Description matérielle

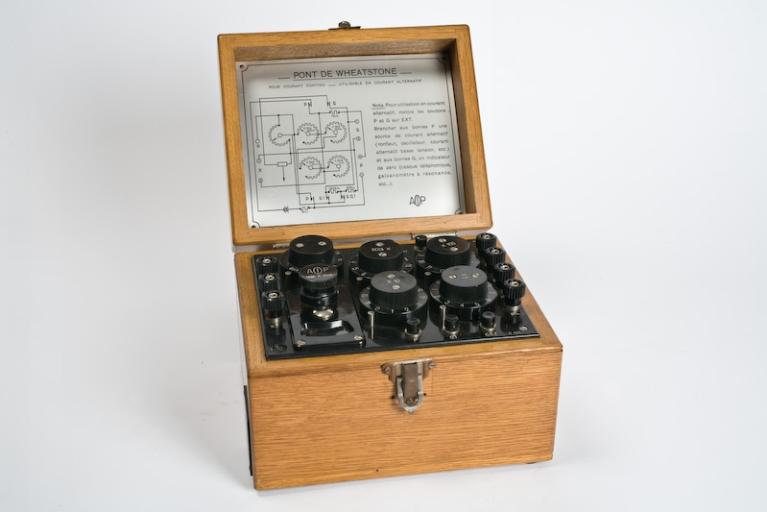

L'appareil est contenu dans un boîtier en bois s'ouvrant sur le dessus et muni d'une poignée en cuir à armature en métal pour le transport de l'appareil. L'intérieur du couvercle présente une plaque en aluminium vissée qui comporte des inscriptions techniques ainsi qu'un schéma explicatif du fonctionnement et du branchement de l'appareil. Sur le boîtier est fixée une plaque en ébonite, sur laquelle se trouvent les boutons de commande et les bornes de branchement. On a notamment : à gauche trois bornes de branchement pour une résistance ; puis le dispositif de mise à zéro ; en haut à droite deux boutons qui permettent de régler respectivement la source de courant alternatif et l'indicateur de zéro sur la position intérieure ou extérieure. A droite, on trouve également aux bornes G, branchement d'un indicateur de zéro et aux bornes P, branchement d'une source de courant alternatif.

Dimensions normalisées

H = 15 ; l = 23 ; la = 19

Inscription

Numéro de série (gravé, sur l'oeuvre) ; monogramme (imprimé, sur étiquette) ; inscription technique (imprimée, sur étiquette) ; graduations (gravées, sur l'oeuvre)

Précisions sur l'inscription

Gravés sur la plaque en ébonite : numéro de série : O 469 ; graduations : en ohms : molette en haut à gauche : de 0, 001 à 1000, gradué en puissance de 10 ; molette au centre en haut à gauche : 10 fois 1000, de 0 à 10, à l'unité ; molette au centre en haut à droite : 11 fois 100, de 0 à 11, à l'unité ; molette au centre en bas à gauche : 11 fois 10, de 0 à 11, à l'unité ; molette au centre en bas à droite : 1 fois 1, de 0 à 11, à l'unité ; imprimés en noir sur la plaque en aluminium : monogramme du fabricant : AOIP ; inscriptions techniques : Pont de Wheatstone pour courant continu, utilisable en courant alternatif. Nota : pour utilisation en courant alternatif, mettre les boutons P et G sur EXT. Brancher aux bornes P une source de courant alternatif (ronfleur, oscillateur, courant alternatif basse tension, etc.) et aux bornes G un indicateur de zéro (casque téléphonique, galvanomètre à résonance, etc) ; Z 1029.

Auteur de l'œuvre ou créateur de l'objet

Lieu de création

Lieu d'exécution : Ile-de-France, 75, Paris

Siècle de création

1ère moitié 20e siècle

Description historique

Ce type de potentiomètre était employé pour la mesure de résistance électrique. Ce modèle a été fabriqué par l'Association d'Ouvriers en Instruments de Précision.
