Instrument de mesure de forces électromotrices : potentiomètre ; pont de Wheatstone Land - & Seekabelwerke

Dénomination de l'objet

Instrument de mesure de forces électromotrices

Précision sur la typologie de l'objet - hors lexique

Potentiomètre ; pont de Wheatstone Land - & Seekabelwerke

Titre courant

Instrument de mesure de forces électromotrices : potentiomètre ; pont de Wheatstone Land - & Seekabelwerke

Localisation

Grand Est ; Bas-Rhin (67) ; Strasbourg ; 3, 5 rue de l'Université ; Institut de recherche, édifice d'enseignement supérieur : Institut de Physique

Numéro INSEE de la commune

67482

Précision sur la localisation

Anciennement région de : Alsace

Aire d'étude pour le domaine Inventaire

Strasbourg

Adresse de l'édifice

Université (rue de l') 3, 5

Nom de l'édifice

Institut de recherche, édifice d'enseignement supérieur : Institut de Physique

Référence Mérimée de l'édifice

IA67012331

Milieu d'implantation pour le domaine Inventaire

En ville

Catégorie technique

Électricité

Structure et typologie

Instrument spécialisé

Matériaux et techniques d'interventions

Bois ; plastique ; métal ; laiton ; papier ; résine

Description matérielle

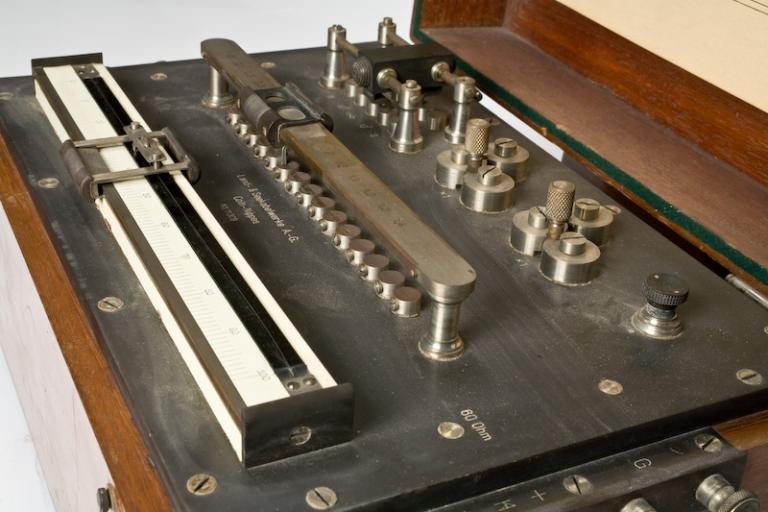

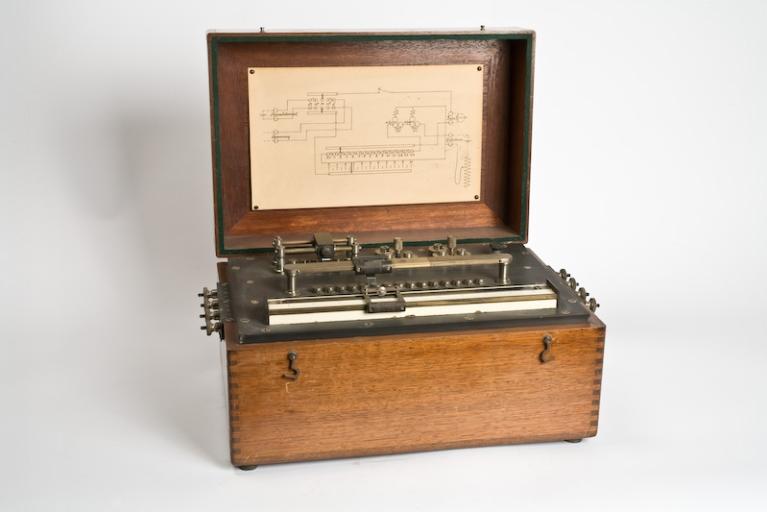

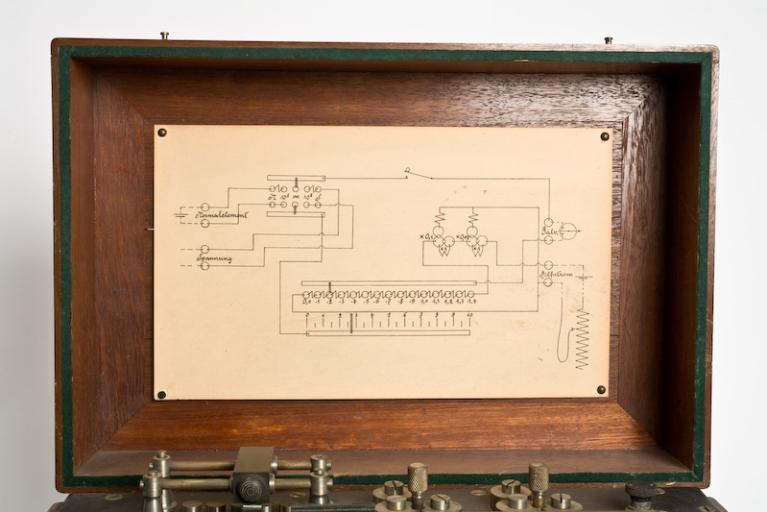

L'appareil est contenu dans un coffret rectangulaire en bois, muni d'un couvercle contant, à l'intérieur, le schéma d'utilisation. Sur le côté gauche de la boîte, on trouve le branchement pour la tension, sur le côté droit le branchement pour un galvanomètre. Les commandes de l'appareil sont situées sur une plaque rectangulaire en ébonite ; Elles comprennent une première règle rectangulaire graduée en plastique et laiton munie d'une fenêtre de lecture coulissante en laiton, d'une seconde échelle graduée en laiton elle aussi pourvue d'une double fenêtre de lecture coulissante en ébonite. Cette dernière permet de faire la liaison par l'intermédiaire d'une tige en laiton située sous la règle avec l'un des 15 petits contacts circulaires en laiton situés sous chaque graduation. On trouve également un dispositif de réglage via un contacteur coulissant sur deux barres parallèles et un autre fonctionnant avec un système de clés de branchement.

Dimensions normalisées

H = 20 ; l = 37,5 ; la = 25,5

Inscription

Numéro de série (gravé, sur l'oeuvre) ; inscription concernant le fabricant (gravée, sur l'oeuvre) ; inscription concernant le lieu d'exécution (gravée, sur l'oeuvre) ; inscription technique (manuscrite, sur l'oeuvre) ; graduations (gravées, sur l'oeuvre) ; numéro d'inventaire (peint, sur l'oeuvre)

Précisions sur l'inscription

Numéro de série gravé sur la plaque en ébonite : N° 11309 ; inscription concernant le fabricant et le lieu d'exécution gravées sur la plaque en ébonite : Land - & Seekabelwerke A. G. ; Coln Nippes ; graduations gravées sur la règle en plastique au premier plan de 0 à 100 tous les 10 (10 unités = 2, 5 cm) ; graduations en ohms gravées sur la plaque en laiton au deuxième plan : de 0 à 1, 4 tous les dizièmes ; graduations gravées devant les quatre dispositifs en laiton au troisième plan : N 105 105 S ; graduations gravées devant les deux dispositifs au troisième plan au centre : 0, 1/ 1 / 0, 01 / 1 ; numéro d'inventaire peint en orange sur la face externe de l'appareil : 3340 ; numéro d'inventaire peint en vert sur la face externe de l'appareil : D 21.

Auteur de l'œuvre ou créateur de l'objet

Lieu de création

Lieu d'exécution : Allemagne, Rhénanie-du-Nord-Westphalie, Cologne

Siècle de création

20e siècle

Description historique

L'appareil a été fabriqué par Land - & Seekabelwerke A. G., maison allemande fondée en 1898 pour la fabrication de câbles sous-marins. Il figure sous le numéro D21 dans le catalogue des instruments de l'Institut de Physique visé en 1952 comme potentiomètre pour les travaux pratiques de licence.

Statut juridique du propriétaire

Propriété d'un établissement public de l'Etat

Cadre de l'étude

Dénomination du dossier

Dossier individuel

Date de l'enquête ou du dernier récolement

2007

Date de rédaction de la notice

2008
