machine à assembler (machine à assembler les torons par torsion) dite câbleuse

Dénomination de l'objet

Machine à assembler

Précision sur la typologie de l'objet - hors lexique

Machine à assembler par torsion

Appellation d'usage

Dite câbleuse

Titre courant

Machine à assembler (machine à assembler les torons par torsion) dite câbleuse

Localisation

Normandie ; Seine-Maritime (76) ; Notre-Dame-de-Bondeville ; corderie Valois

N° INSEE de la commune au moment de la protection

76474

Précision sur la localisation

Anciennement région de : Haute-Normandie

Canton

Maromme

Nom de l'édifice

Corderie Valois

Emplacement de l’œuvre dans l’édifice

Au rez-de-chaussée, numéro 8 du plan roulier

Catégorie technique

Industrie textile

Matériaux et techniques d'interventions

Fonte ; acier ; cuir

Description de l'iconographie

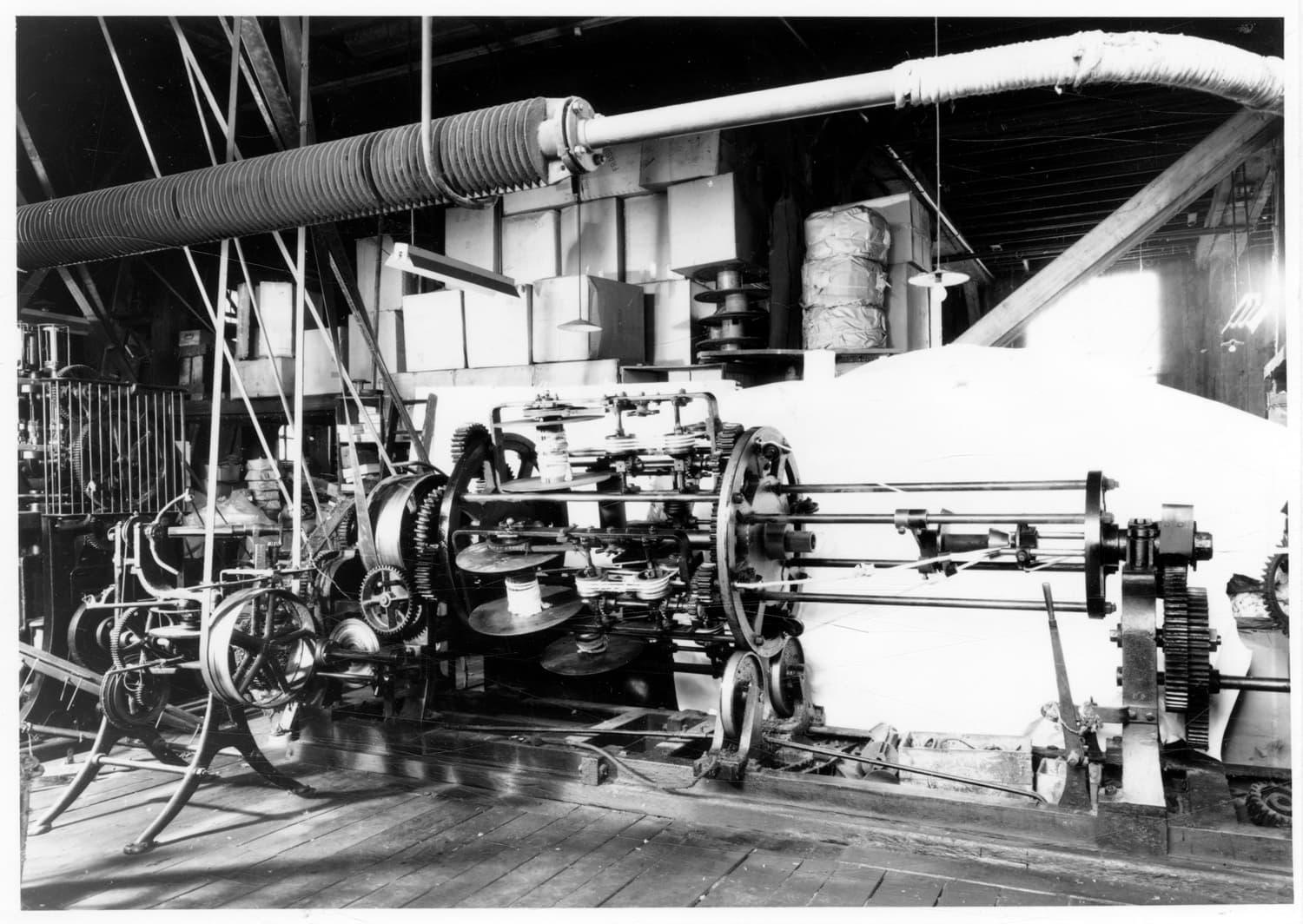

Cette machine à câbler les cordes rondes de 8 à 30 mm de diamètre en 3 ou 4 torons est alimentée à partir de la roue hydraulique par une transmission commandée par une courroie de cuir de 90 mm de large et 7 m de long sur poulie fixe et folle. Elle comprend un bâti en fonte qui se subdivise en 5 parties : la première partie est celle de l'emplacement du mécanisme d'entraînement avec un arbre creux en fonte solidaire des différentes pièces en rotation, l'arbre creux permet d'y faire passer un toron ou un assemblage de fils pour la fabrication de cordes câblées avec une âme centrale, lors du câblage ce toron subit une torsion supplémentaire qui doit être compensée par un mouvement de rotation inverse de la bobine porte-toron. La deuxième partie comprend 2 plateaux en fonte clavetés sur l'arbre et entrecroisés par 4 barres d'acier servant de support et d'entraînement aux 4 berceaux porte-bobines, les plateaux et les berceaux tournent en sens inverse commandés par un engrenage à effet différentiel, le déroulement du toron des bobines se fait par appel et en fonction du câblage, les poulies d'embarrage des torons sont commandées par un jeu d'engrenages cylindriques et coniques en liaison avec la grande couronne dentée fixée au plateau, le freinage des bobines porte-toron se fait par une courroie de cuir armée de rivets de cuivre au contact avec une poulie à flasques solidaire de la bobine, la 3e partie comprend un cône d'acier placé à l'entrée de la filière de câblage calibrant le diamètre de la corde à 3 ou 4 torons, la 4e partie comprend un train de poulies pour la sortie de la corde câblée, la première poulie est en liaison avec le compteur métreur en cuivre, la 5e partie comprend une bobine d'acier solidaire d'une poulie à gorge entraînée par une courroie frotteuse. Accessoires : des pièces de rechange comprenant 30 filières d'acier trempé marquée au diamètre, filières gaïac, jeu de roues dentées en fonte pour rechanges selon le diamètre de la corde à confectionner.

Dimensions normalisées

670 l ; 170 la ; 130 h ; 146 pr

État de conservation (normalisé)

En état de marche

Inscription

Inscription concernant le fabricant ; marque déposée : monogramme

Précisions sur l'inscription

Inscription concernant le fabricant : THOMAS BARRACLOUGH ET CIE

Auteur de l'œuvre ou créateur de l'objet

Lieu de provenance

Angleterre, Manchester

Siècle de création

4e quart 19e siècle

Année de création

1890

Description historique

Cette machine à câbler les torons a été construite vers 1890 à Manchester par Thomas Barraclough et Cie, elle fonctionnera jusqu'à la fermeture de l'usine et fait partie aujourd'hui de la collection de l'association du musée de l'homme et de l'industrie de la corderie Vallois.

Statut juridique du propriétaire

Propriété privée

Typologie de la protection

Classé au titre objet

Date et typologie de la protection

1984/02/27 : classé au titre objet

Photographies liées au dossier de protection

SRI(79 76 0414 V)

Cadre de l'étude

Dénomination du dossier

Dossier individuel

Date de rédaction de la notice

1994
