Roue

N°Inventaire

2007.0.8057.M ; PATSTEC.HCL.RENAUD.0016 ; 404 (Inventaire Albert Renaud) ; 6203 (Inventaire Renaud-Tran Minh)

Domaine

Dénomination

Appellation

roue de Wimshurst

Auteur

Précision auteur

WIMSHURST : 1832 ; 1903.Physicien britannique. Il est le créateur en 1883 de la machine électrostatique à influence qui porte son nom : la machine de Wimshurst. Il a par ailleurs montré la possibilité de disperser et de réfléchir les rayons X. (source : machine-wimshurst.e-monsite.com)

Période de création

Millésime de création

1883 achevé en

Matériaux - techniques

Mesures

L. 17 cm ; H. 37 cm ; l. 32 cm ; D. 26 cm ; VOLUM. 0,0196

Inscriptions

marque de modèle, marque de fabricant, inscription concernant le lieu de provenance

Précisions inscriptions

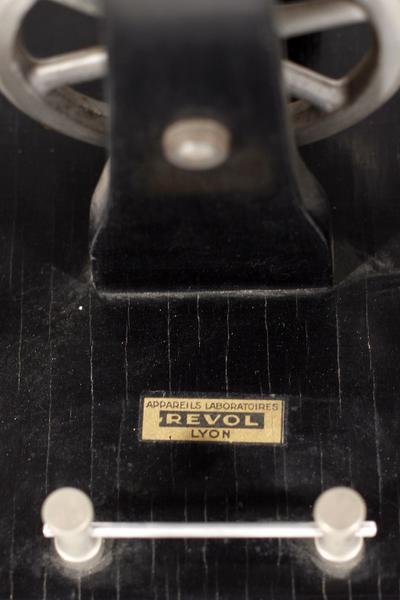

Appareils laboratoires ; REVOL ; Lyon

Description

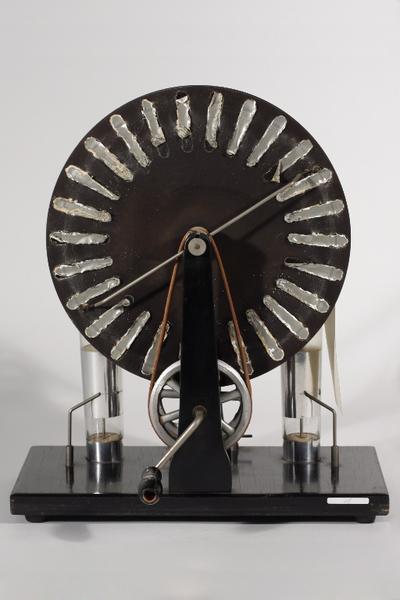

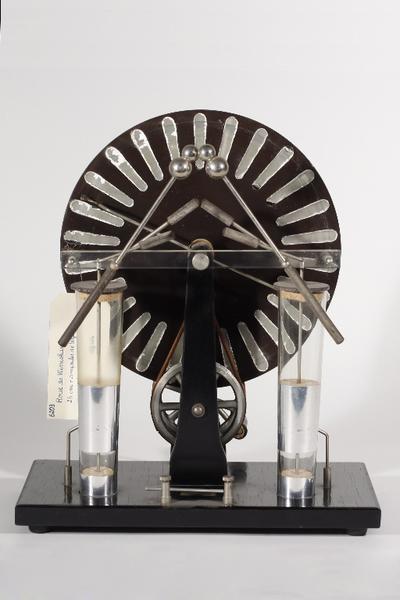

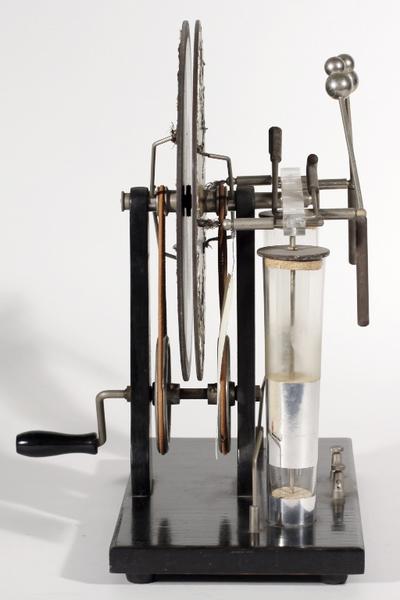

plateaux : ébonite ; bouteilles de Leyde : verre ; intérieur des bouteilles : papier métallisé ; bouteilles de Leyde ; poulie ; tiges ; pinceaux ; axes : métal ; socle et montants : bois ; La machine de Wimshurst fabriqué par Revol, se compose de deux plateaux verticaux coaxiaux en ébonite d'un diamètre de 26 cm, comportant sur leurs faces extérieures des bandes d'étain collées à intervalles réguliers suivant des rayons. Une manivelle et des courroies, dont l'une est croisée, permettent de faire tourner les plateaux en sens contraires, autour d'un axe en métal maintenu par deux montants en bois fixés sur le socle. Devant les disques, à environ 40 degrés par rapport à l'horizontale, sont fixés deux conducteurs, nommés porte-balais, pourvus à chaque extrémité de deux pinceaux métalliques, aussi appelés balais à friction, qui touchent les languettes d'étain lorsqu'elles tournent. Le même système, avec seulement un balai à chaque extrémité, est fixé au dos de la machine suivant un axe nord-est/sud-ouest. Deux tiges mobiles, en métal, terminées par des boules et munies de poignées d'ébonite constituent les deux pôles de la machine ; ce système est aussi baptisé l'éclateur. Des connections métalliques relient chacun des pôles à une bouteille de Leyde, communiquant l'une et l'autre par un système de deux bras métalliques ajustables, et ralliées à la terre. Il faut tourner la manivelle pour que les pôles soient chargés d'électricités différentes. Si les tiges mobiles sont rapprochées, en agissant sur les poignées d'ébonite, il jaillit des étincelles entre les deux boules appelées boutons de décharge. Si les deux bouteilles de Leyde sont reliées grâce au pont métallique ajustable, elles servent alors de condensateur et emmagasinent les différentes charges de part et d'autre.

Historique

grande série

Utilisation / Destination

Précisions utilisation

Entraînement manuel, production d'étincelles, 35mm. Cette roue de Wimshurst était destinée à l'étude de l'électricité statique et il est possible qu'elle ait appartenu à un laboratoire de physique. Dans les premières années qui ont suivi la découverte des rayons X, les radiologues ne disposaient en effet pas de générateurs adaptés pour alimenter les tubes à rayons X en haute tension : ils ont donc utilisé des instruments de physique plus anciens comme des roues électrostatiques pour pallier ce manque. Dans les premiers ensembles de radiologie constitués dès 1896, on pouvait ainsi trouver une roue de Wimshurst pour alimenter un tube de Crookes. Après diverses améliorations (plusieurs disques) elle fut utilisée jusqu'en 1920; elle pouvait délivrer plusieurs dizaines de kilovolts. ll s'agit ici d'un petit modèle de laboratoire muni d'un éclateur Puis, ces machines ont été abandonnées en radiologie au profit d'instruments plus performants comme les bobines de Ruhmkorff ou de Rochefort.
