Barrage de la Malate (canal du Rhône au Rhin)

Dénomination de l'édifice

Barrage

Appellation d'usage

Barrage de la Malate

Titre courant

Barrage de la Malate (canal du Rhône au Rhin)

Localisation

Bourgogne-Franche-Comté ; Doubs (25) ; Besançon ; chemin de la Malate

Précision sur la localisation

Anciennement région de : Franche-Comté

Aire d'étude pour le domaine Inventaire

Le canal du Rhône au Rhin

Canton

Besançon sud

Lieu-dit

Malate (la)

Adresse de l'édifice

Malate (chemin de la)

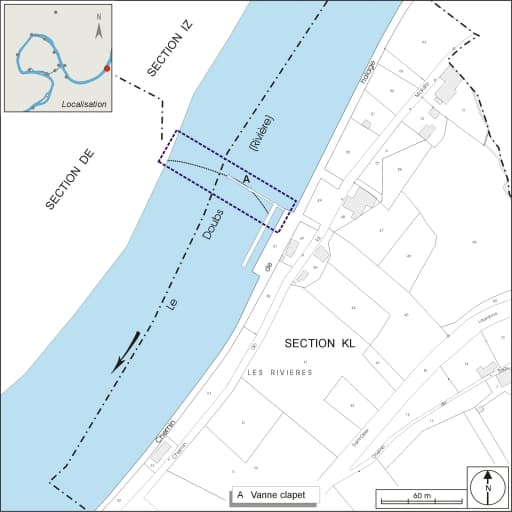

Références cadastrales

2006 KL non cadastré ; domaine public

Milieu d'implantation pour le domaine Inventaire

En écart

Nom du cours d'eau traversant ou bordant l'édifice

Doubs (le)

Partie constituante non étudiée

Vanne

Nom de l'édifice

Site d'écluse n° 49 de la Malate (canal du Rhône au Rhin)

Références de l'édifice de conservation

IA25000400

Siècle de la campagne principale de construction

2e quart 19e siècle

Siècle de campagne secondaire de consctruction

3e quart 20e siècle

Année(s) de(s) campagne(s) de construction

1830 ; 1960

Commentaires concernant la datation

Daté par source ; daté par travaux historiques

Auteur de l'édifice

Commentaires concernant l'attribution de l'édifice

Attribution par source ; attribution par travaux historiques

Description historique

Le barrage projeté par le chevalier Picot de Moras, ingénieur en chef de la place de Besançon, en remplacement de celui du moulin de Rivotte, est construit par le service des Ponts et Chaussées, de même que l'écluse à sas n° 49 située à son extrémité. L'entrepreneur Etienne Boussard, de Froidefontaine, le bâtit en 1829-1830 suivant le projet de l'ingénieur en chef Rance. Le 3e Plan de Modernisation et d'Equipement (1957-1961) prévoit, par un relèvement du plan d'eau de 0, 40 m, de porter le mouillage du canal à 2, 60 m afin d'obtenir un tirant d'eau (enfoncement) de 2, 20 m. Souhaitant tester un système permettant de limiter l'impact de ces travaux sur l'importance des crues, l'ingénieur Escoffier propose, outre le rehaussement de la crête du barrage de la Malate par un muret en béton, de l'équiper d'une bouchure mobile composée de deux vannes clapet, dont la deuxième ne sera mise en place que si l'autre donne satisfaction. La fourniture de la vanne clapet fait l'objet, le 1er juillet 1959, d'un marché de gré à gré avec l'Entreprise d'Equipements mécaniques et hydrauliques (E.M.H.). Le 7 novembre suivant, un second marché est passé pour la partie maçonnerie avec l'entreprise bisontine de travaux publics G. L'Héritier. Ces travaux font l'objet d'un procès-verbal de réception provisoire le 31 mai 1961 (avec réception définitive un an plus tard pour l'E.M.H.). Cette expérience n'est pas rééditée pour les autres barrages du canal - soit qu'elle ait été jugée insatisfaisante, soit que la perspective du canal à grand gabarit l'ait condamnée - si bien que le barrage de la Malate est actuellement le seul de ce type sur le canal du Rhône au Rhin.

Matériaux du gros-œuvre

Calcaire ; pierre de taille ; moellon ; béton ; béton armé ; métal

Commentaire descriptif de l'édifice

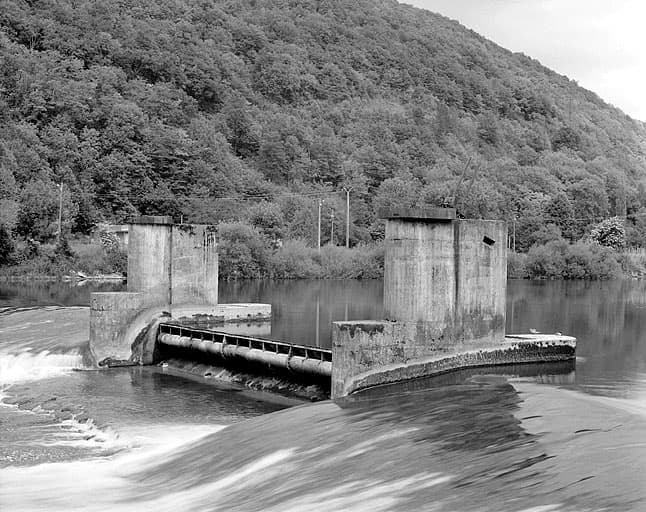

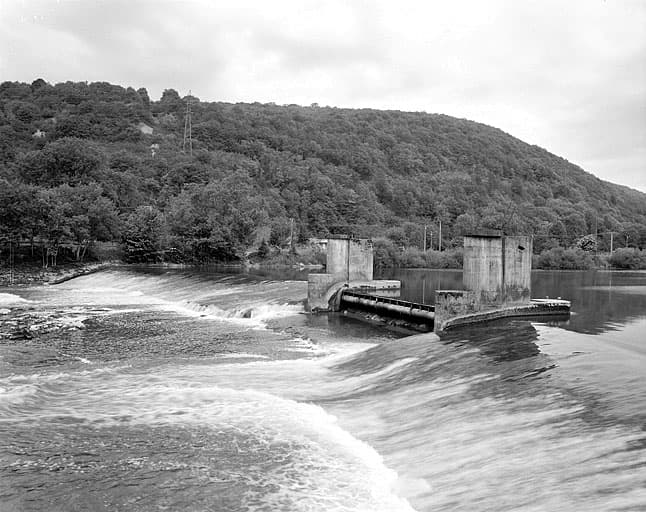

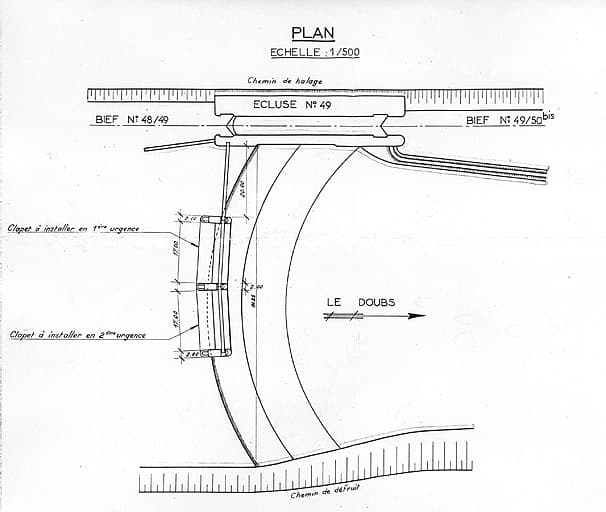

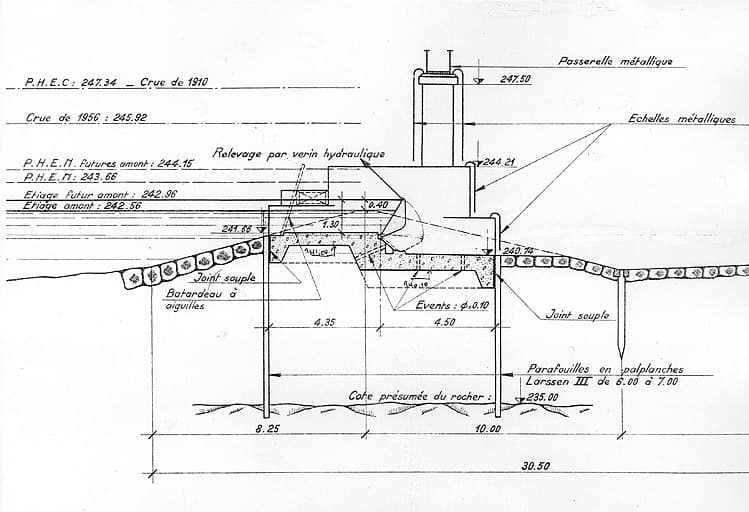

Le barrage poids, en arc de cercle, relie sur plus de 90 m la rive droite à l'écluse en lit de rivière, rive gauche. La bouchure (vanne clapet) est située vers son centre, côté rive gauche. De type anti-torsion, le volet métallique (clapet) pivote horizontalement sur sa base : il s'abaisse au fond du cours d'eau, laissant au flot un passage de 17 m de large sur une hauteur utile de 1, 30 m. Il est actionné par un vérin hydraulique de 50 t. La passerelle d'accès a été enlevée mais les massifs en béton lui servant de support sont encore en place.

Statut juridique du propriétaire

Propriété de l'Etat

Date de l'enquête ou du dernier récolement

2006

Copyright de la notice

© Région Franche-Comté, Inventaire du patrimoine

Date de rédaction de la notice

2006

Noms des rédacteurs de la notice et du dossier

Poupard Laurent

Cadre de l'étude

Typologie du dossier

Sous-dossier

Accès Mémoire

VISMER-IVR43-CANAL-BESANCON-ECLUSE

Adresse du dossier Inventaire

Conseil régional de Franche-Comté - Direction de l'Inventaire du patrimoine 4, square Castan 25031 Besançon Cedex - 03.81.65.72.10
