2 ponts ferroviaires (voie ferrée Andelot - La Cluse)

Dénomination de l'édifice

Pont

Précision sur la dénomination de l'édifice - hors lexique

Pont ferroviaire

Titre courant

2 ponts ferroviaires (voie ferrée Andelot - La Cluse)

Localisation

Bourgogne-Franche-Comté ; Jura (39) ; Andelot-en-Montagne

Précision sur la localisation

Anciennement région de : Franche-Comté

Aire d'étude pour le domaine Inventaire

La voie ferrée Andelot - La Cluse

Canton

Champagnole

Lieu-dit

Millières (les) ; Bois de Côte Bernard

Références cadastrales

1995 A 603, B 163

Milieu d'implantation pour le domaine Inventaire

Isolé

Nom de l'édifice

Section Andelot-en-Montagne - Champagnole de la voie ferrée Andelot - La Cluse

Références de l'édifice de conservation

IA39001083

Siècle de la campagne principale de construction

3e quart 19e siècle ; 2e quart 20e siècle

Siècle de campagne secondaire de consctruction

4e quart 20e siècle

Année(s) de(s) campagne(s) de construction

1862 ; 1867 ; 1989

Commentaires concernant la datation

Daté par source ; daté par travaux historiques ; porte la date

Auteur de l'édifice

Commentaires concernant l'attribution de l'édifice

Attribution par source ; attribution par travaux historiques

Description historique

Ces ponts supportent trois voies : les deux de la ligne Dijon - Neuchâtel via Pontarlier, inaugurée le 15 novembre 1862, et celle de la ligne Andelot-en-Montagne - Champagnole, inaugurée le 14 juillet 1867. Enjambant un chemin vicinal (ancienne route de Salins à Andelot) , le premier pont est vraisemblablement construit entre 1859 et 1862 par Louis Favre, adjudicataire des travaux de la section Mouchard - Pontarlier (3e lot du chemin de fer de Dole à la Suisse) ; il est peut-être, entre juin 1865 et juin 1867, modifié par l'entrepreneur Guichard pour accueillir la voie unique allant sur Champagnole, suivant un projet de la compagnie du PLM (Paris - Lyon - Méditerranée) défini par l'ingénieur Lucien-Hippolyte Vertray et validé par l'ingénieur en chef Adrien Ruelle. Son tablier métallique est éprouvé en juillet 1867. Il est doublé à la fin des années 1920 pour laisser passage à la voie métrique du chemin de fer d'intérêt local Salins-les-Bains - Andelot-en-Montagne (le " tacot ") , en activité de 1928 à 1934 seulement. Ce deuxième pont est ensuite muré, peut-être dès la décennie 1950. Comme l'indique une date portée, le tablier est refait en 1989 (1980 ?).

Matériaux du gros-œuvre

Calcaire ; pierre de taille ; béton ; béton armé ; métal

Commentaire descriptif de l'édifice

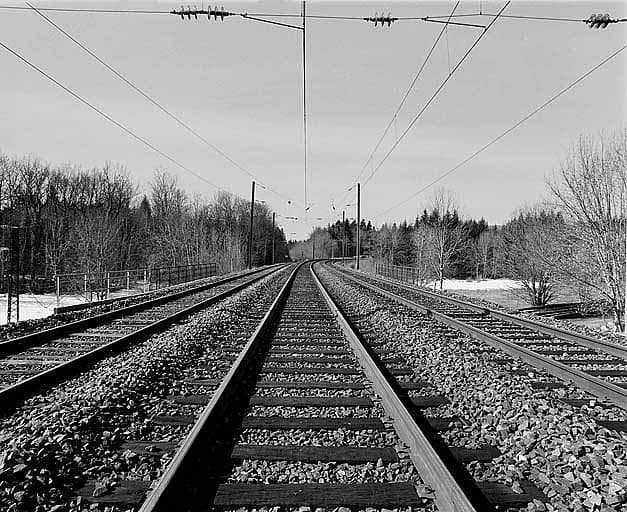

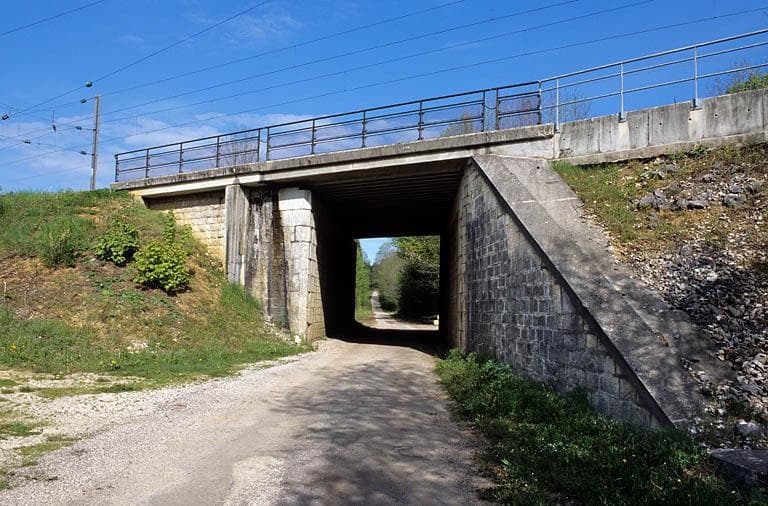

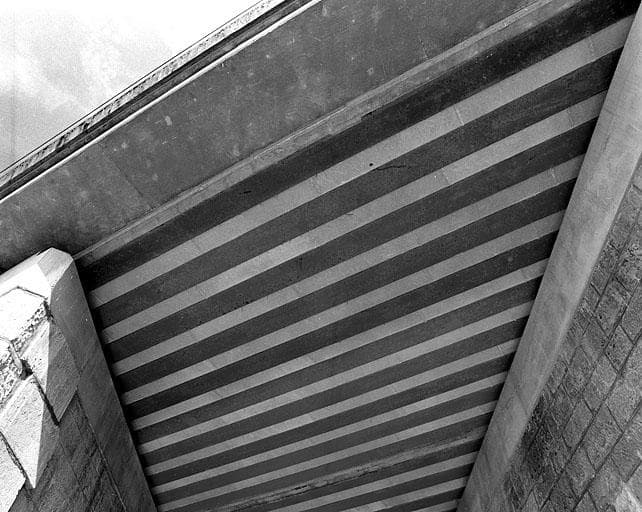

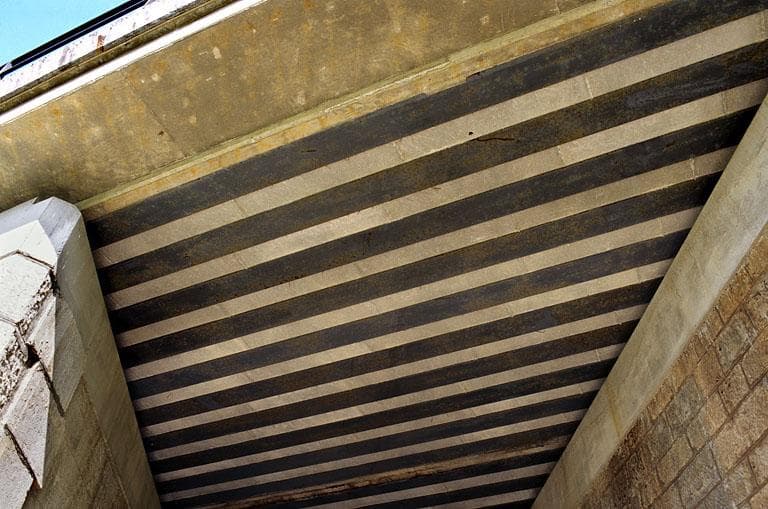

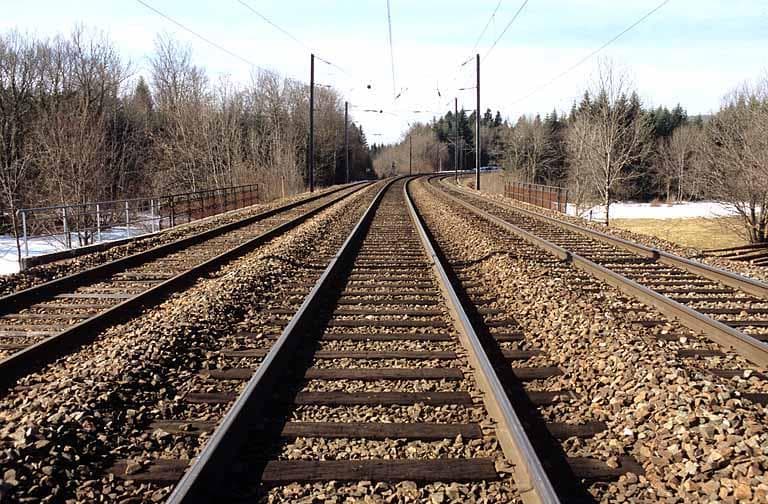

Les deux ponts sont à poutres droites et culées biaises, en pierre de taille calcaire. Le premier, au nord-est, se trouve aux points kilométriques 000.559 de la ligne Andelot - La Cluse et 415.894 de la ligne Dijon - Vallorbe. Il est large de 4 m et laisse passage au chemin vicinal. Sa culée côté Andelot-en-Montagne se prolonge par un mur de soutènement en aile : mur droit à l'est, courbe à l'ouest. L'autre (au PK 000.564) , de même largeur et destiné au passage du " tacot ", est muré. Le tablier est du type à poutrelles enrobées (les poutrelles métalliques - profilés en I type IPN - sont noyées dans le béton) , avec garde-corps métalliques en tubes soudés et treillis sur les deux tiers de leur hauteur. Il supporte donc trois voies : deux pour la ligne Dijon - Vallorbe (qui, pour permettre les évitements, est en double voie de ce point à Pont-d'Héry, côté Dole) et la troisième pour la direction La Cluse.

Commentaires d'usage régional

Pont à poutres

Statut juridique du propriétaire

Propriété d'un établissement public de l'Etat

Date de l'enquête ou du dernier récolement

2004

Copyright de la notice

© Région Franche-Comté, Inventaire du patrimoine

Date de rédaction de la notice

2006

Noms des rédacteurs de la notice et du dossier

Poupard Laurent

Cadre de l'étude

Typologie du dossier

Sous-dossier

Adresse du dossier Inventaire

Conseil régional de Franche-Comté - Direction de l'Inventaire du patrimoine 4, square Castan 25031 Besançon Cedex - 03.81.65.72.10
