2 ponts ferroviaires (voie ferrée Andelot - La Cluse)

Dénomination de l'édifice

Pont

Précision sur la dénomination de l'édifice - hors lexique

Pont ferroviaire

Titre courant

2 ponts ferroviaires (voie ferrée Andelot - La Cluse)

Localisation

Bourgogne-Franche-Comté ; Jura (39) ; Ardon ; R.D. 27

Précision sur la localisation

Oeuvre située en partie sur la commune : Vannoz ; Anciennement région de : Franche-Comté

Aire d'étude pour le domaine Inventaire

La voie ferrée Andelot - La Cluse

Canton

Champagnole

Adresse de l'édifice

R.D. 27

Références cadastrales

2006 SU 128, 136

Milieu d'implantation pour le domaine Inventaire

En village

Nom du cours d'eau traversant ou bordant l'édifice

Angillon (l')

Nom de l'édifice

Section Andelot-en-Montagne - Champagnole de la voie ferrée Andelot - La Cluse

Références de l'édifice de conservation

IA39001083

Siècle de la campagne principale de construction

3e quart 19e siècle

Année(s) de(s) campagne(s) de construction

1867

Commentaires concernant la datation

Daté par source ; daté par travaux historiques

Auteur de l'édifice

Commentaires concernant l'attribution de l'édifice

Attribution par source ; attribution par travaux historiques

Description historique

Construits en même temps que la section Andelot-en-Montagne - Champagnole, entre juin 1865 et juin 1867, ces deux ponts permettent de franchir la route départementale n° 27 et le ruisseau de l'Angillon. Ils sont l'oeuvre de l'entrepreneur Guichard, suivant le projet de la compagnie du PLM (Paris - Lyon - Méditerranée) défini pour cette section par l'ingénieur Lucien-Hippolyte Vertray et validé par l'ingénieur en chef Adrien Ruelle. Le pont sur l'Angillon était à l'origine prévu avec deux arches en maçonnerie, de 8 m d'ouverture chacune, avec 2 chambres de mines dans la pile intermédiaire ; le projet final, avec arche unique et chambre de mine dans la culée droite, a été approuvé par la décision ministérielle du 1er décembre 1865. Ce pont a été renforcé en 1994 et la maçonnerie de ses murs en aile refaite en 2004.

Matériaux du gros-œuvre

Calcaire ; pierre de taille ; métal

Typologie du couvrement

Voûte en berceau plein-cintre

Commentaire descriptif de l'édifice

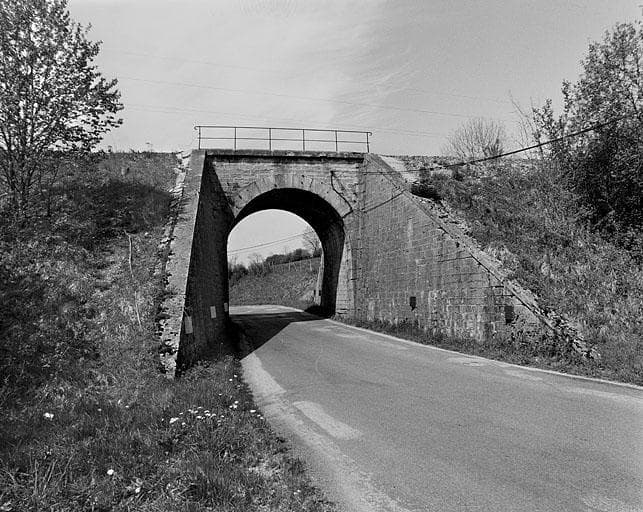

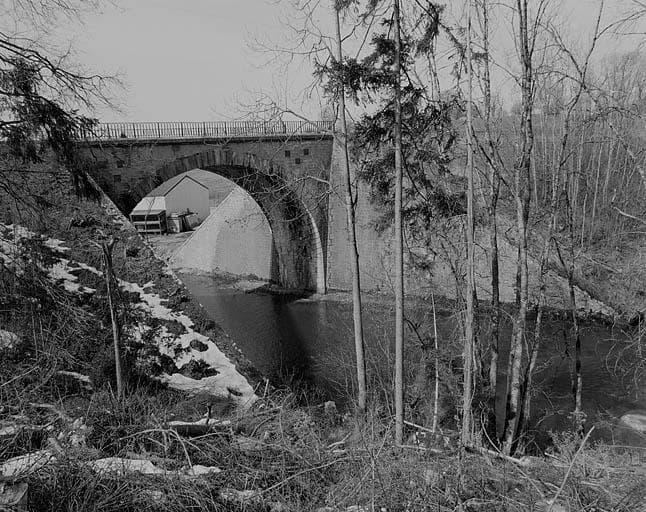

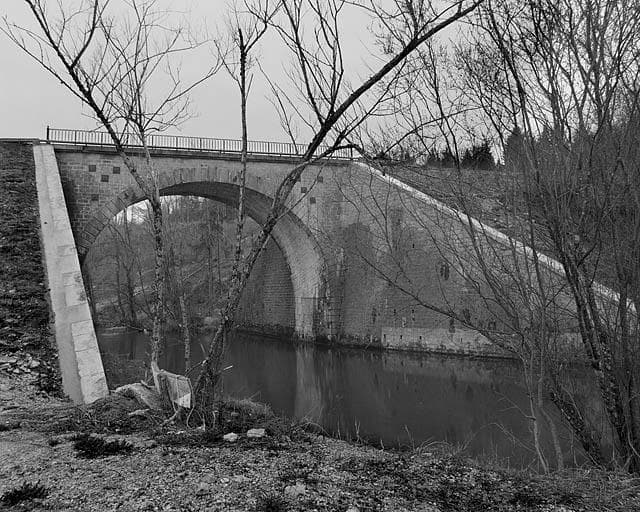

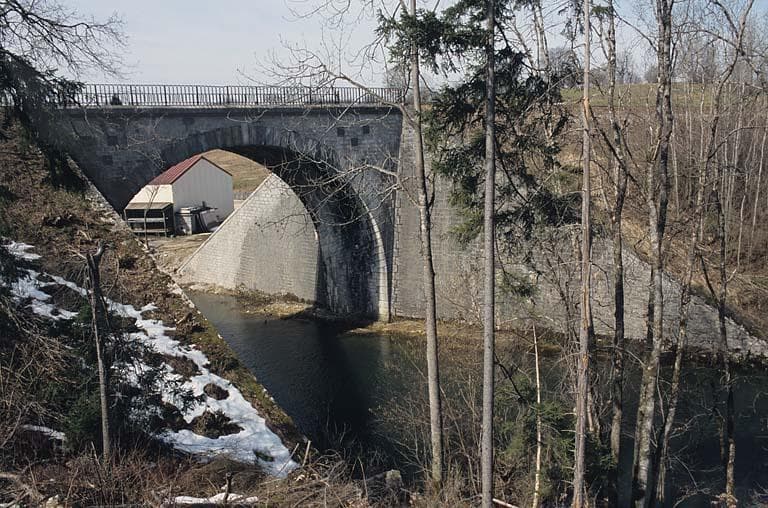

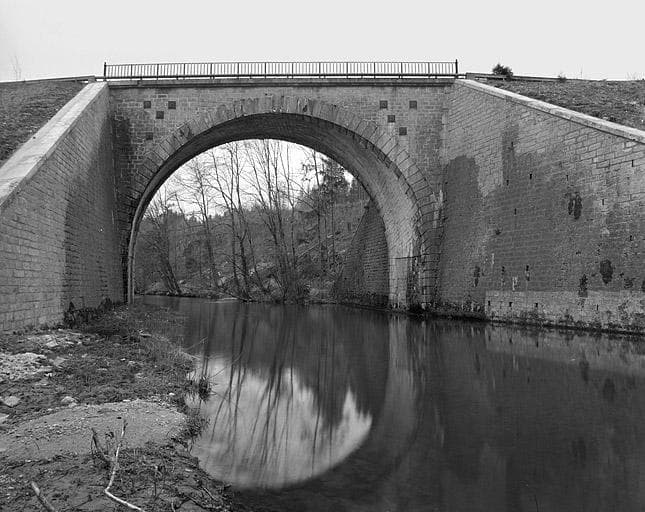

Inscrits dans une courbe à gauche, les deux ponts, en pierre de taille calcaire, sont voûtés en berceau plein-cintre et se prolongent par des murs en ailes talutés. Le premier (au PK 010.458) , sur la R.D. 27, se compose d'une arche large de 5 m et a des garde-corps simples, constitués de tubes métalliques soudés. Appuyée au sud sur la commune de Vannoz (parcelle ZD 17) , l'arche du second (au PK 010.523) , sur le ruisseau de l'Angillon, a une largeur de 15 m et sa voûte biaise (à 70 ° si la décision ministérielle de 1865 a été respectée) se signale par son appareil hélicoïdal. Huit tirants en partie haute des culées attestent de la campagne de reprise de l'ouvrage en 1994. Les garde-corps métalliques d'origine sont conservés : chacun se développe sur treize travées, formées de huit motifs ovales barlongs juxtaposés, et s'achève à chaque extrémité par un potelet octogonal en fonte, surmonté d'une pomme de pin. La hauteur libre est de 4, 38 m pour le premier pont et de 13 m pour le second.

Commentaires d'usage régional

Pont en arc

Statut juridique du propriétaire

Propriété d'un établissement public de l'Etat

Date de l'enquête ou du dernier récolement

2004

Copyright de la notice

© Région Franche-Comté, Inventaire du patrimoine

Date de rédaction de la notice

2006

Noms des rédacteurs de la notice et du dossier

Poupard Laurent

Cadre de l'étude

Typologie du dossier

Sous-dossier

Adresse du dossier Inventaire

Conseil régional de Franche-Comté - Direction de l'Inventaire du patrimoine 4, square Castan 25031 Besançon Cedex - 03.81.65.72.10
