Maison de garde-barrière et passage à niveau n° 28 (voie ferrée Andelot - La Cluse)

Dénomination de l'édifice

Maison ; passage à niveau

Genre du destinataire

De garde-barrière

Appellation d'usage

Passage à niveau n° 28

Titre courant

Maison de garde-barrière et passage à niveau n° 28 (voie ferrée Andelot - La Cluse)

Localisation

Bourgogne-Franche-Comté ; Jura (39) ; Saint-Laurent-en-Grandvaux ; 9 rue des Rochats

Précision sur la localisation

Anciennement région de : Franche-Comté

Aire d'étude pour le domaine Inventaire

La voie ferrée Andelot - La Cluse

Canton

Saint-Laurent-en-Grandvaux

Adresse de l'édifice

Rochats (rue des) 9

Références cadastrales

1980 AH 250, 282

Milieu d'implantation pour le domaine Inventaire

En village

Nom de l'édifice

Section Champagnole - Morez de la voie ferrée Andelot - La Cluse

Références de l'édifice de conservation

IA39001096

Siècle de la campagne principale de construction

4e quart 19e siècle

Année(s) de(s) campagne(s) de construction

1890

Commentaires concernant la datation

Daté par source ; daté par travaux historiques

Auteur de l'édifice

Description historique

Du tronçon de ligne Saint-Laurent-en-Grandvaux - Morez, la première partie (de Saint-Laurent à Morbier) est étudiée par les ingénieurs des Ponts et Chaussées Toussaint et Picquenot (Paul ?) , auquel Moron succède comme ingénieur en chef en 1885, et par l'ingénieur en chef de la compagnie du PLM (Paris - Lyon - Méditerranée) Vernis, qui laissera la place à Moris. Elle est ouverte à l'exploitation le 15 mai 1899. La maison de garde-barrière du passage à niveau n° 28 devrait en relever ; toutefois, dans la mesure où elle apparaît sur un plan daté de 1890, elle semble plutôt bâtie à la fin de la décennie 1880 comme les maisons du tronçon Champagnole - Saint-Laurent, mis en service le 10 juillet 1890. Correspondant au plan de " Maison de garde avec cave et étage. Type de la Cie de Paris - Lyon - Méditerranée ", annexé à la circulaire ministérielle du 26 avril 1880, elle fait partie de ces maisons agrandies (dès la première moitié du 20e siècle ?) par un corps de bâtiment en appentis de même largeur qu'elles. Le garde-barrière manoeuvrait également, à distance, les barrières du passage à niveau suivant (n° 29). La maison est vendue à un particulier dans la deuxième moitié du 20e siècle. La porte a récemment déplacée du pignon côté voie à l'élévation ouest et le bâtiment complété par des extensions à l'ouest et à l'est. Modernisé, le passage à niveau est du type à signaux automatiques lumineux.

Matériaux du gros-œuvre

Calcaire ; moellon ; brique ; enduit partiel ; essentage de tôle

Matériaux de la couverture

Tuile mécanique ; métal en couverture

Description de l'élévation intérieure

Sous-sol ; en rez-de-chaussée ; étage en surcroît

Typologie de couverture

Toit à longs pans ; pignon couvert

Emplacement, forme et structure de l’escalier

Escalier dans-oeuvre

Commentaire descriptif de l'édifice

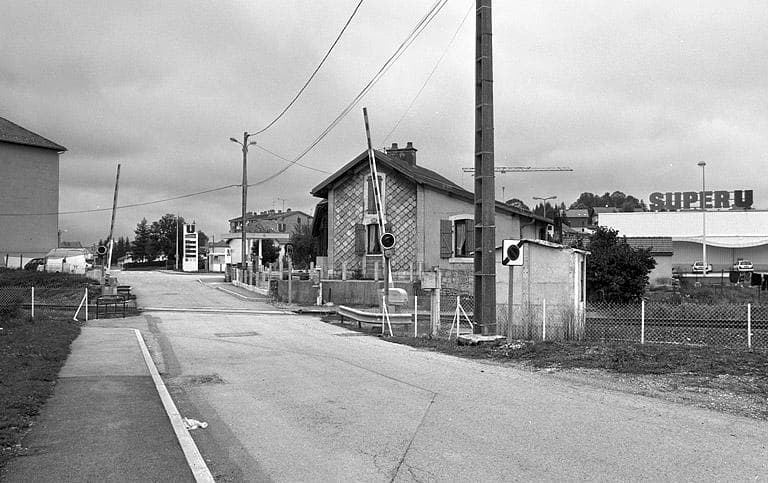

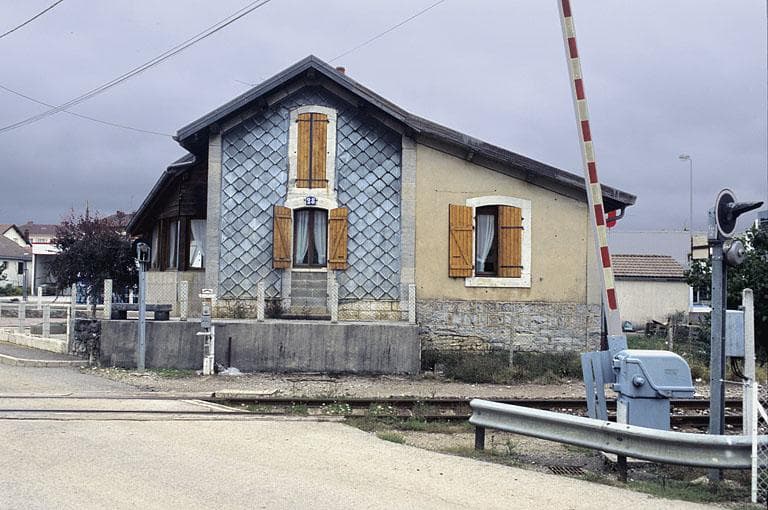

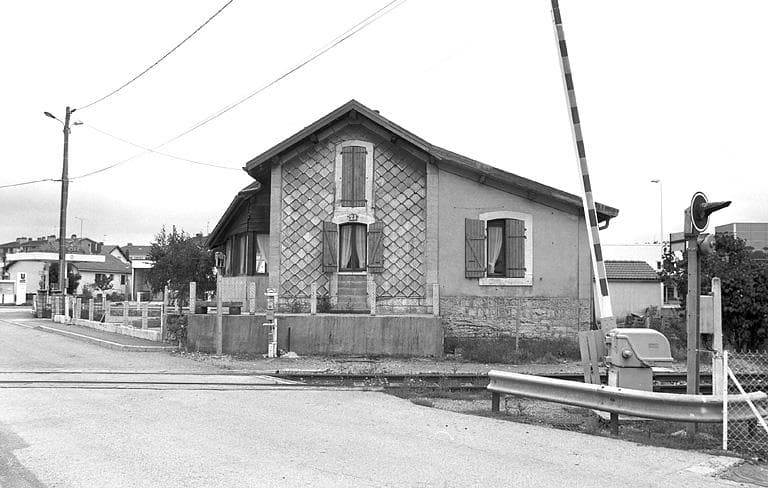

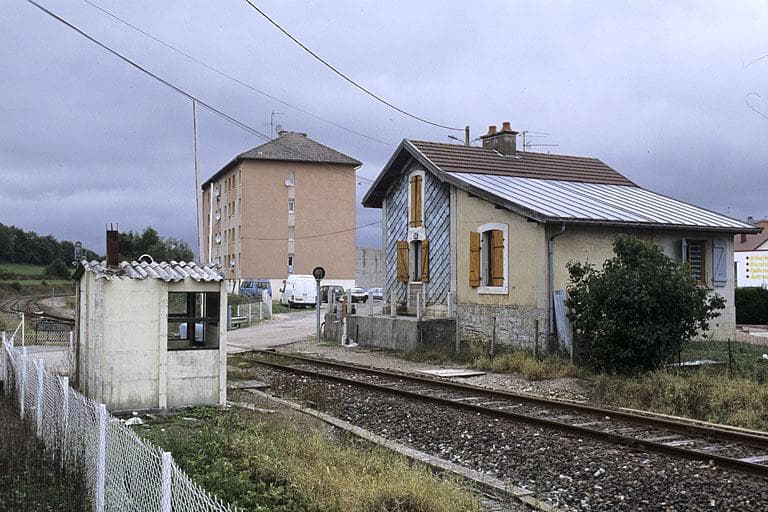

Le passage à niveau (au PK 036.800) est équipé d'avertisseurs lumineux et sonores, et de deux demi-barrières Alsthom. Coiffé d'un toit à longs pans recouvert de tuiles mécaniques, la maison (cadastrée AH 250) compte un sous-sol et un étage en surcroît. Les murs en moellons calcaires, apparents au niveau des premières assises, sont enduits et protégés au sud par un essentage de tôle ; ils sont percés de baies en arc segmentaires. A l'est, l'extension ancienne, en rez-de-chaussée, a repris le parti constructif initial (moellons calcaires enduits et baies en arc segmentaire) mais est couverte de tôles plates.

Commentaires d'usage régional

PLM maison type

Statut juridique du propriétaire

Propriété d'un établissement public de l'Etat,propriété privée

Date de l'enquête ou du dernier récolement

2004

Copyright de la notice

© Région Franche-Comté, Inventaire du patrimoine

Date de rédaction de la notice

2006

Noms des rédacteurs de la notice et du dossier

Poupard Laurent
