Tunnel dit souterrain de la Savine (voie ferrée Andelot - La Cluse)

Dénomination de l'édifice

Tunnel

Appellation d'usage

Souterrain de la Savine

Titre courant

Tunnel dit souterrain de la Savine (voie ferrée Andelot - La Cluse)

Localisation

Bourgogne-Franche-Comté ; Jura (39) ; Morbier

Précision sur la localisation

Oeuvre située en partie sur la commune : Saint-Laurent-enGrandvaux ; Anciennement région de : Franche-Comté

Aire d'étude pour le domaine Inventaire

La voie ferrée Andelot - La Cluse

Canton

Morez

Lieu-dit

Bois de la Savine (le)

Références cadastrales

2006 AX 50, BR 116

Milieu d'implantation pour le domaine Inventaire

Isolé

Nom de l'édifice

Section Champagnole - Morez de la voie ferrée Andelot - La Cluse

Références de l'édifice de conservation

IA39001096

Siècle de la campagne principale de construction

4e quart 19e siècle

Année(s) de(s) campagne(s) de construction

1895

Commentaires concernant la datation

Daté par travaux historiques

Auteur de l'édifice

Commentaires concernant l'attribution de l'édifice

Attribution par source ; attribution par travaux historiques

Description historique

Après validation du tracé direct entre Saint-Laurent-en-Grandvaux et Morez par le ministre des Travaux publics le 2 août 1887, les ingénieurs de la compagnie du PLM (Paris - Lyon - Méditerranée) réalisent, sous la direction de l'ingénieur en chef Vernis, les études fin 1888 - début 1889. Leur projet est modifié, pour la partie concernant le col de la Savine, sur deux points en 1889 : remplacement de la longue tranchée prévue pour franchir le col par un souterrain avec galeries couvertes aux extrémités (raccourcissant le trajet total, cette option tient compte de l'enneigement important à cet endroit en hiver) et établissement avant le tunnel (côté Andelot-en-Montagne) d'une voie de garage pour les trains remorqués en double traction (une deuxième locomotive aidant à la montée depuis Morez). En mars 1892, les sondages aux têtes du futur tunnel sont finis. Les travaux, définis par les ingénieurs en chef des Ponts et Chaussées Moron et du PLM Moris, sont adjugés aux sieurs Fougerolle Frères le 3 juin suivant et achevés fin 1895. La partie Saint-Laurent-en-Grandvaux - Morbier du tronçon Saint-Laurent - Morez est mise en exploitation le 15 mai 1899.

Matériaux du gros-œuvre

Calcaire ; moellon ; pierre de taille ; bossage

Typologie du couvrement

Voûte en berceau plein-cintre ; voûte en berceau segmentaire

Commentaire descriptif de l'édifice

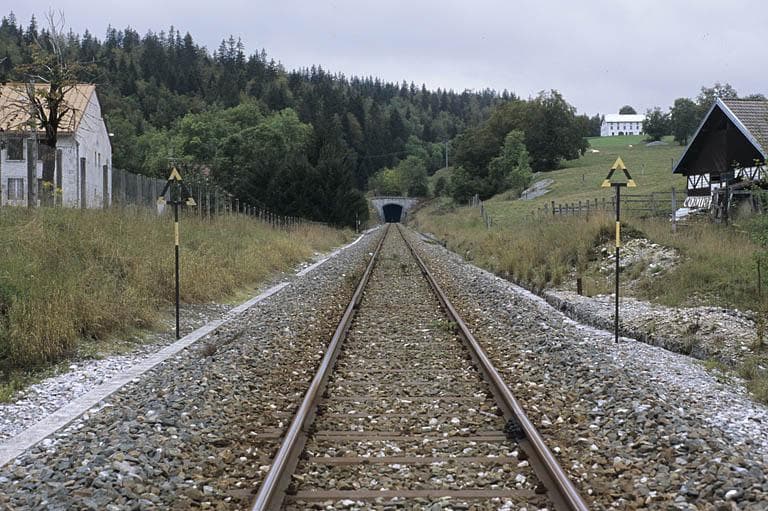

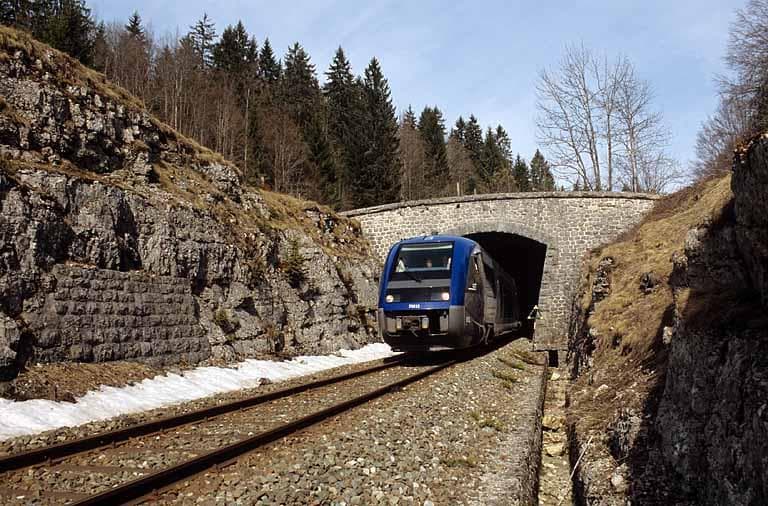

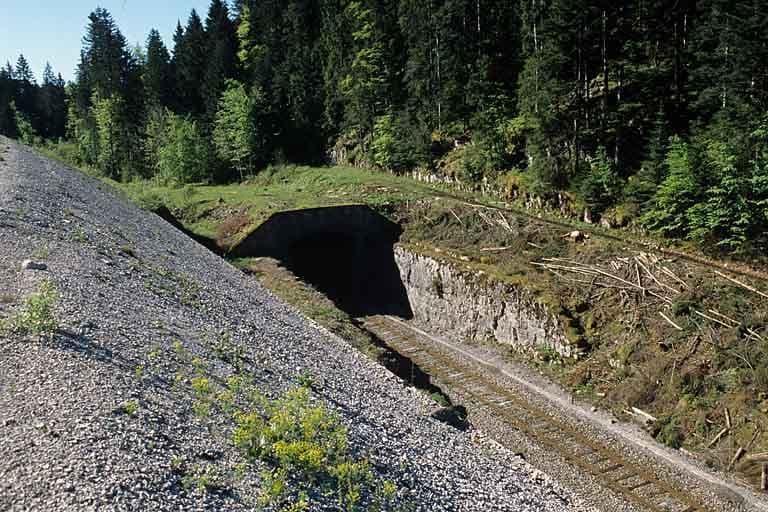

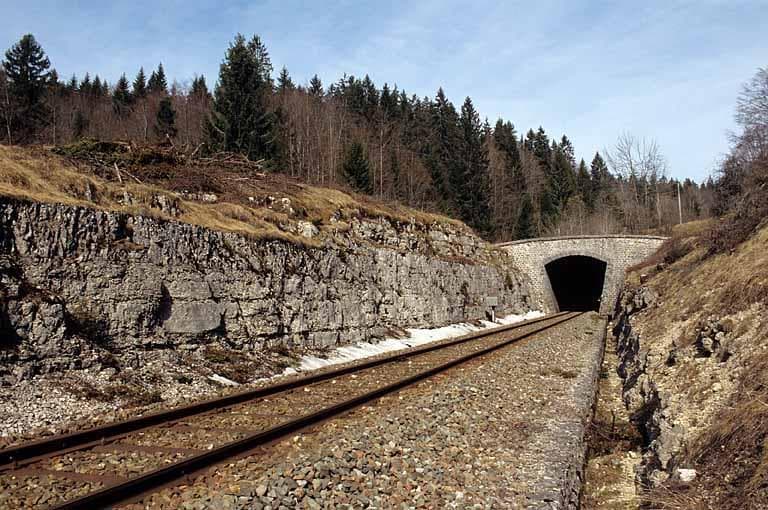

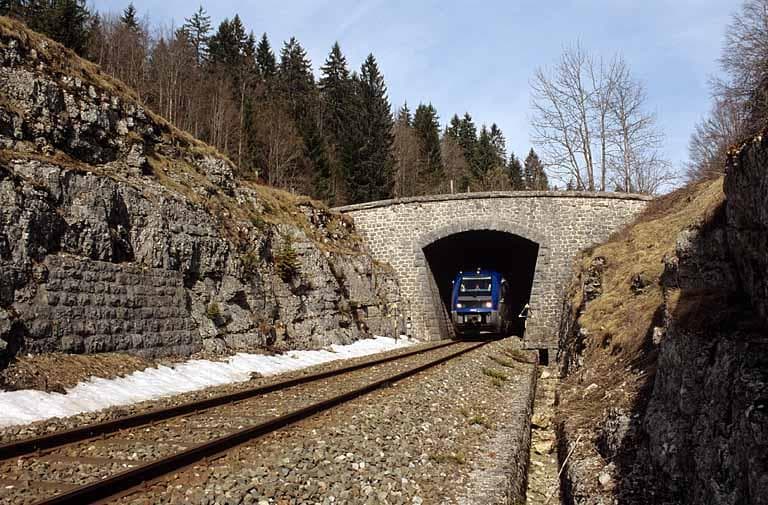

Avec 2080 m (du PK 040.113 au PK 042.193) , ce tunnel est le plus long de la ligne. Parfaitement rectiligne, il en constitue aussi l'une des parties les plus droites et le point culminant : son entrée côté Andelot-en-Montagne (amont) est à l'altitude de 948 m. Avec une pente descendante constante de 22 mm / m, le tunnel se compose de deux tranchées couvertes encadrant un tronçon creusé dans le rocher, de section ovoïde et voûté d'un berceau plein-cintre (légèrement surhaussé). La tranchée couverte côté Andelot est longue de 362 m : elle débute sur la commune de Saint-Laurent-en-Grandvaux, que l'ouvrage parcourt sur 189 m (cadastre 1980 AR 94) , et se poursuit sur celle de Morbier (2006 BR 116). Celle côté La Cluse fait 118 m (Morbier 2006 AX 50). Leur voûte en arc segmentaire est supportée par des murs fortement talutés. L'ensemble est entièrement revêtu de maçonnerie, avec appareil à bossages rustiques pour les murs et appareil uni pour la voûte, les bossages soulignant aussi la baie ouvrant chaque mur de tête. Les trois chambres de mine aménagées à l'amont sont conservées. Elles sont précédées chacune par une galerie voûtée en berceau plein-cintre, fermée par une grille métallique. La chambre centrale, qui surmonte la voûte du tunnel, est accessible par un escalier et une seconde galerie ; les deux autres sont placées à la base des parois, à l'extrémité d'un puits. Des encoches sont ménagées régulièrement dans les murs afin de placer des cloisons destinées à rendre l'explosion plus destructrice en la confinant.

Intérêt de l'édifice

À signaler

Observations concernant la protection de l'édifice

Sur la ligne Andelot-en-Montagne - La Cluse, le tunnel de la Savine est un ouvrage exceptionnel par sa longueur et sa rectitude.

Statut juridique du propriétaire

Propriété d'un établissement public de l'Etat

Date de l'enquête ou du dernier récolement

2004

Copyright de la notice

© Région Franche-Comté, Inventaire du patrimoine

Date de rédaction de la notice

2006

Noms des rédacteurs de la notice et du dossier

Poupard Laurent
