Pont ferroviaire et viaduc des Gaudards (voie ferrée Andelot - La Cluse)

Dénomination de l'édifice

Pont

Précision sur la dénomination de l'édifice - hors lexique

Viaduc ; pont ferroviaire

Appellation d'usage

Viaduc des Gaudards

Titre courant

Pont ferroviaire et viaduc des Gaudards (voie ferrée Andelot - La Cluse)

Localisation

Bourgogne-Franche-Comté ; Jura (39) ; Morbier ; route Blanche

Précision sur la localisation

Anciennement région de : Franche-Comté

Aire d'étude pour le domaine Inventaire

La voie ferrée Andelot - La Cluse

Canton

Morez

Adresse de l'édifice

Blanche (route)

Références cadastrales

2006 BC 156, BE 264

Milieu d'implantation pour le domaine Inventaire

En village

Nom du cours d'eau traversant ou bordant l'édifice

Pontet (le)

Nom de l'édifice

Section Champagnole - Morez de la voie ferrée Andelot - La Cluse

Références de l'édifice de conservation

IA39001096

Siècle de la campagne principale de construction

4e quart 19e siècle

Année(s) de(s) campagne(s) de construction

1894

Commentaires concernant la datation

Daté par travaux historiques

Auteur de l'édifice

Commentaires concernant l'attribution de l'édifice

Attribution par source ; attribution par travaux historiques

Description historique

Le pont sur la route nationale n° 5 et le viaduc franchissant le bassin de retenue de l'usine d'estampage Gaudard, alimenté par le ruisseau du Pontet, sont bâtis entre le 3 juin 1892, date d'adjudication des travaux aux sieurs Fougerolle Frères, et la fin 1895. En fait, le pont est presque achevé et le viaduc construit dès décembre 1894 (à l'origine, ce viaduc devait être un simple ponceau de 3 m d'ouverture). Etudiée sous la direction de l'ingénieur en chef de la compagnie du PLM (Paris - Lyon - Méditerranée) Vernis, auquel succède Moris, et des ingénieurs des Ponts et Chaussées Toussaint et Moron, la partie Saint-Laurent-en-Grandvaux - Morbier du tronçon Saint-Laurent - Morez est mise en exploitation le 15 mai 1899.

Matériaux du gros-œuvre

Calcaire ; pierre de taille ; métal

Typologie du couvrement

Charpente métallique apparente ; voûte en berceau segmentaire

Commentaire descriptif de l'édifice

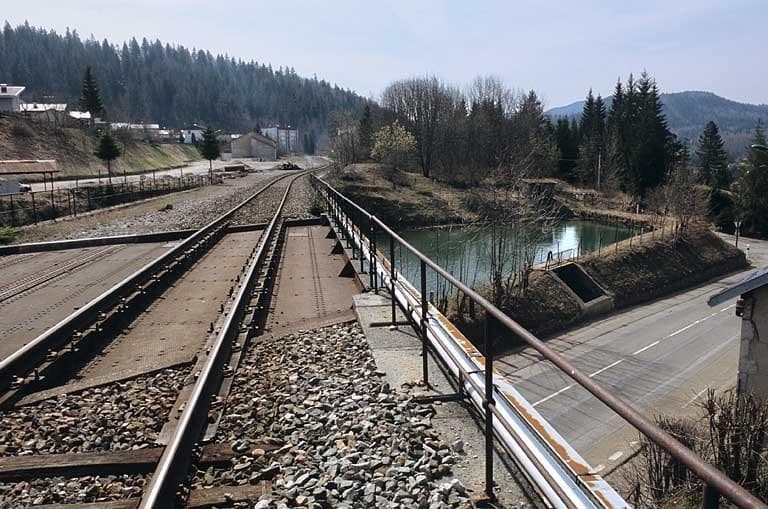

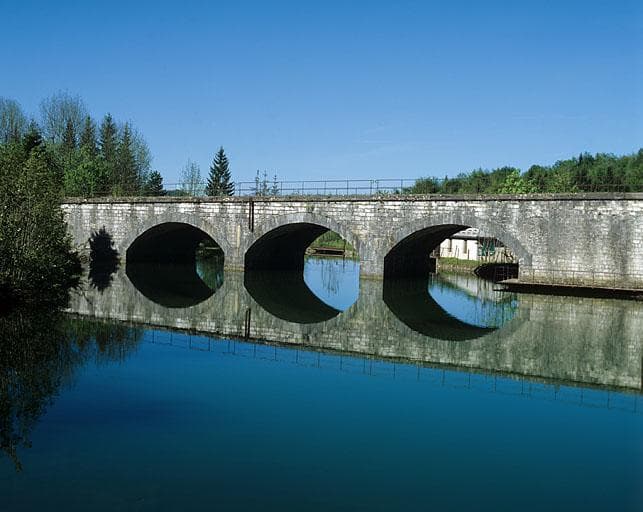

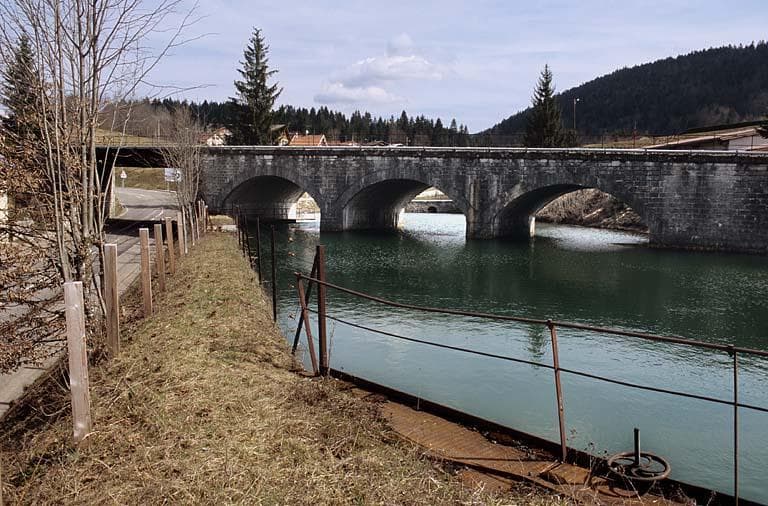

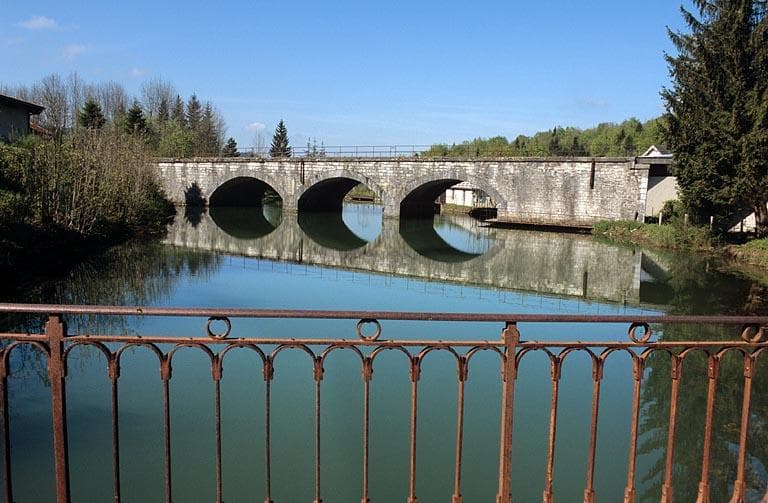

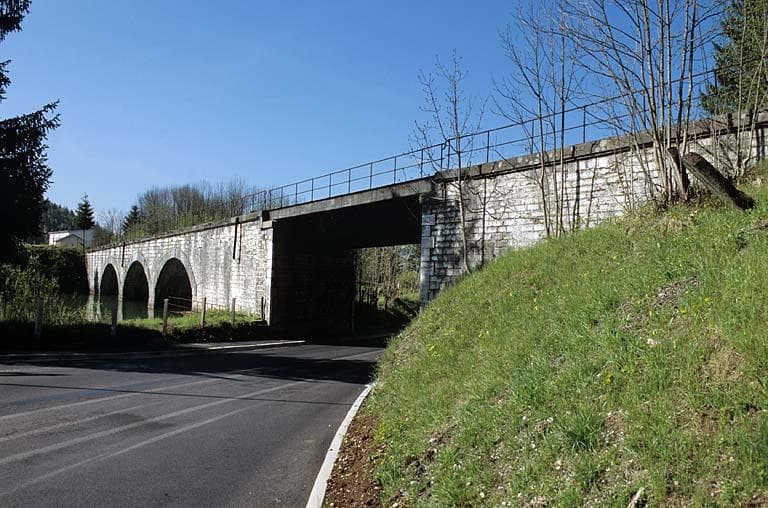

Le pont à poutres droites (au PK 043.765) et le viaduc (au PK 043.793) sont en pierre de taille calcaire, avec garde-corps formés de tubes métalliques. Le pont se compose de deux culées biaises avec murs en retour, délimitant une travée large de 8 m, haute de 4, 60 m et couverte d'un tablier métallique reposant sur quatre grosses poutres. La culée sud est commune au viaduc, comportant trois arches également de 8 m chacune et voûtées en berceau segmentaire. Ils font partie des rares ouvrages de la ligne conçus pour porter deux voies, caractéristique requise ici par la proximité de la gare de Morbier, autrefois importante. Ils sont inscrits dans une pente (descendante) de 25 mm / m.

Commentaires d'usage régional

Pont à poutres

Statut juridique du propriétaire

Propriété d'un établissement public de l'Etat

Date de l'enquête ou du dernier récolement

2004

Copyright de la notice

© Région Franche-Comté, Inventaire du patrimoine

Date de rédaction de la notice

2006

Noms des rédacteurs de la notice et du dossier

Poupard Laurent

Cadre de l'étude

Typologie du dossier

Sous-dossier

Adresse du dossier Inventaire

Conseil régional de Franche-Comté - Direction de l'Inventaire du patrimoine 4, square Castan 25031 Besançon Cedex - 03.81.65.72.10
