Viaduc de l'Evalude (voie ferrée Andelot - La Cluse)

Dénomination de l'édifice

Pont

Précision sur la dénomination de l'édifice - hors lexique

Viaduc ; pont ferroviaire

Appellation d'usage

Viaduc de l'Evalude

Titre courant

Viaduc de l'Evalude (voie ferrée Andelot - La Cluse)

Localisation

Bourgogne-Franche-Comté ; Jura (39) ; Morbier

Précision sur la localisation

Anciennement région de : Franche-Comté

Aire d'étude pour le domaine Inventaire

La voie ferrée Andelot - La Cluse

Canton

Morez

Lieu-dit

Bourbes (sous les)

Références cadastrales

2006 AO 299, AP 91

Milieu d'implantation pour le domaine Inventaire

Isolé

Nom du cours d'eau traversant ou bordant l'édifice

Evalude (l')

Nom de l'édifice

Section Champagnole - Morez de la voie ferrée Andelot - La Cluse

Références de l'édifice de conservation

IA39001096

Siècle de la campagne principale de construction

4e quart 19e siècle

Année(s) de(s) campagne(s) de construction

1900

Commentaires concernant la datation

Daté par travaux historiques

Auteur de l'édifice

Commentaires concernant l'attribution de l'édifice

Attribution par source ; attribution par travaux historiques

Description historique

Compliquée par la topographie, la liaison Morbier - Morez fait l'objet de nombreux projets. Celui élaboré en 1892 par l'ingénieur en chef des Ponts et Chaussées Moron est approuvé le 6 février 1893 par le ministre des Travaux publics. Le 24 avril 1896, ce dernier valide le plan des nombreux ouvrages, dont le grand viaduc de l'Evalude (qui, dans sa version de 1894, devait compter dix-huit arches de 12 m d'ouverture, avec une hauteur sous clef de 23 m). Leur réalisation est confiée à l'entrepreneur Allard. A l'occasion de la reconnaissance des travaux le 30 avril 1900, la compagnie du PLM (Paris - Lyon Méditerranée) , représentée par l'ingénieur en chef Moris, signale que c'est la première fois qu'elle exploite une ligne établie en courbes de 180 m de rayon avec des déclivités de 25 mm / m ; elle préconise la pose d'un contre-rail dans ces courbes, proposition adoptée le 4 septembre. La ligne est ouverte à l'exploitation le 1er juin 1900.

Matériaux du gros-œuvre

Calcaire ; pierre de taille ; bossage ; métal

Typologie du couvrement

Voûte en berceau plein-cintre

Commentaire descriptif de l'édifice

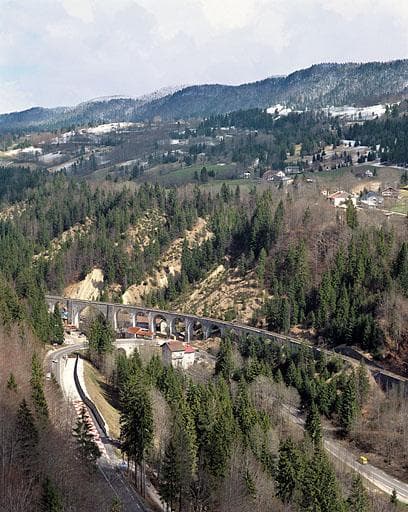

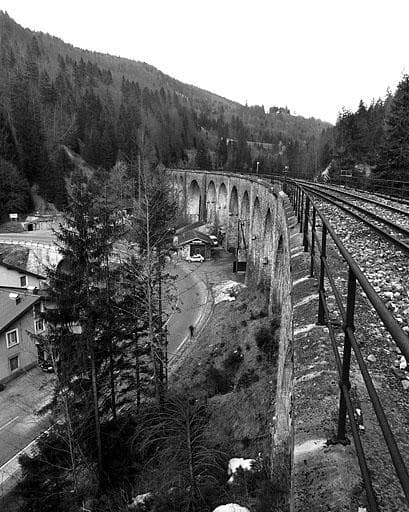

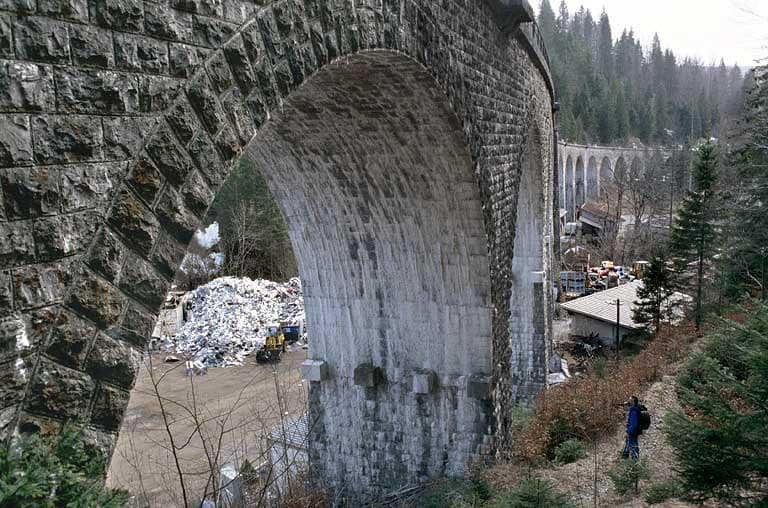

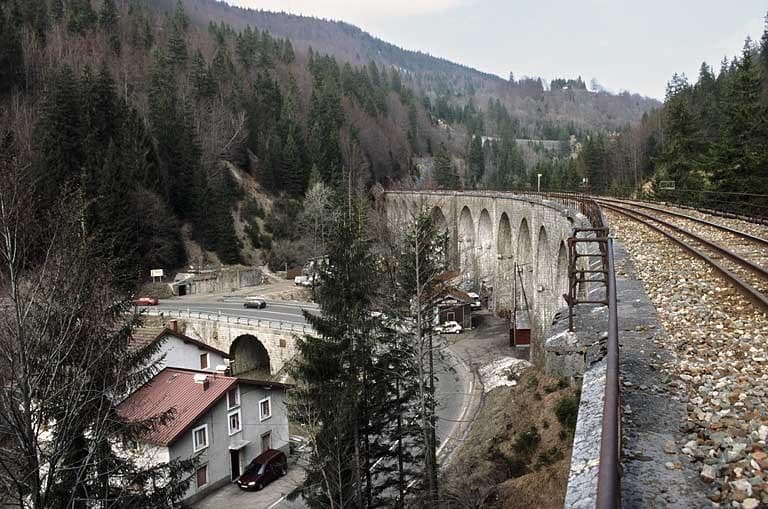

Franchissant la vallée de l'Evalude (au PK 047.991) , le viaduc est construit en pierre de taille calcaire, avec appareil à bossages rustiques. Long de 217 m et haut de 24 m, il est formé de dix-sept arches voûtées en berceau plein-cintre : seize de 12 m de large et une de 25 m (la sixième côté Andeloten-Montagne) , enjambant le ruisseau. Présentant une pente (descendante) de 30 mm / m (d'où la présence d'un contre-rail ou rail de guidage) , il s'inscrit en courbe et contre-courbe, d'un rayon de 250 m : courbe à gauche sur 99 m, partie droite sur 68 m puis courbe à droite sur 165 m et partie droite finale. Ses garde-corps métalliques sont formés de supports verticaux en fer forgé plat, percés pour laisser passage à deux barres cylindriques horizontales et portant un appui en demi-rond.

Commentaires d'usage régional

Pont en arc

Intérêt de l'édifice

À signaler

Observations concernant la protection de l'édifice

Etabli entre Morbier et Morez, dans une section devenue emblématique de la ligne Andelot - La Cluse, ce viaduc en constitue l'un des ouvrages d'art majeurs et se distingue par son tracé en S.

Statut juridique du propriétaire

Propriété d'un établissement public de l'Etat

Date de l'enquête ou du dernier récolement

2004

Copyright de la notice

© Région Franche-Comté, Inventaire du patrimoine

Date de rédaction de la notice

2006

Noms des rédacteurs de la notice et du dossier

Poupard Laurent

Cadre de l'étude

Typologie du dossier

Sous-dossier

Adresse du dossier Inventaire

Conseil régional de Franche-Comté - Direction de l'Inventaire du patrimoine 4, square Castan 25031 Besançon Cedex - 03.81.65.72.10
