Viaduc de Morez (voie ferrée Andelot - La Cluse)

Dénomination de l'édifice

Pont

Précision sur la dénomination de l'édifice - hors lexique

Viaduc ; pont ferroviaire

Appellation d'usage

Viaduc de Morez

Titre courant

Viaduc de Morez (voie ferrée Andelot - La Cluse)

Localisation

Bourgogne-Franche-Comté ; Jura (39) ; Morez ; rue de la République

Précision sur la localisation

Anciennement région de : Franche-Comté

Aire d'étude pour le domaine Inventaire

La voie ferrée Andelot - La Cluse

Canton

Morez

Adresse de l'édifice

République (rue de la)

Références cadastrales

1980 AB 18, 30, AC 17, 46

Milieu d'implantation pour le domaine Inventaire

En ville

Nom du cours d'eau traversant ou bordant l'édifice

Evalude (l')

Nom de l'édifice

Section Morez - Saint-Claude de la voie ferrée Andelot - La Cluse

Références de l'édifice de conservation

IA39001138

Siècle de la campagne principale de construction

1er quart 20e siècle

Année(s) de(s) campagne(s) de construction

1912

Commentaires concernant la datation

Daté par source ; daté par travaux historiques

Auteur de l'édifice

Commentaires concernant l'attribution de l'édifice

Attribution par travaux historiques

Description historique

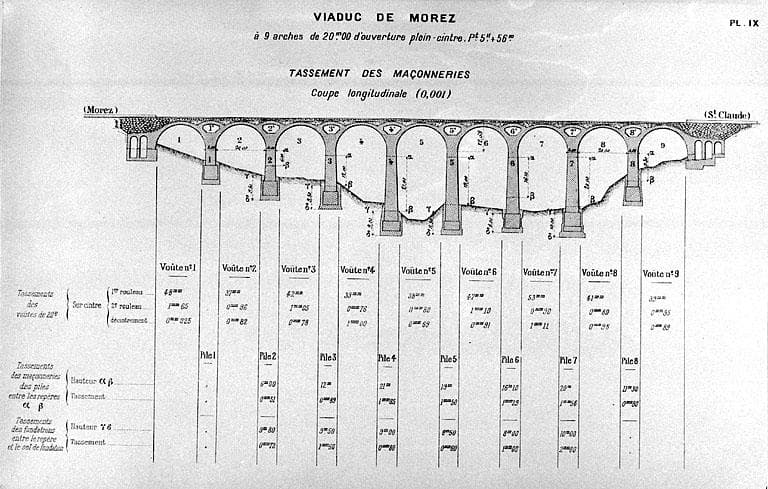

Le projet de la compagnie du PLM (Paris - Lyon - Méditerranée) pour la section Morez - Saint-Claude, par la rive droite, est approuvé par le ministre des Travaux publics le 4 juin 1903 et la réalisation du premier lot adjugée 21 février 1908 à l'entrepreneur Alphonse Trunel, de Château-des-Prés. Le grand viaduc enjambant la vallée de l'Evalude dans le bas de Morez en est l'ouvrage le plus important. Il a été conçu par Paul Séjourné (1851-1939) qui, entré au PLM en 1896, en devient l'ingénieur en chef du service de la Construction le 1er novembre 1909 (il sera sous-directeur de la compagnie de 1918 à son départ en retraite, en 1926). Séjourné est assisté jusqu'en 1903 par l'ingénieur Roussel, remplacé jusqu'en 1908 par l'ingénieur Peyre. Le viaduc est construit de mars 1909 à novembre 1911, la plinthe étant posée en avril 1912. Sa construction a fait appel au système des rouleaux successifs clavés par tronçon, vulgarisé par Séjourné, pour limiter le nombre des cintres, leur poids et leur coût : une fois mis en place, le premier rouleau supporte le ou les rouleaux suivants. Quatre cintres seulement ont ainsi été nécessaires. Le clavage par tronçon a permis de limiter les désordres dans la maçonnerie dus à la déformation des cintres : les rouleaux sont composés de tronçons (4 pour le premier, 2 pour le second) séparés par des joints secs qui, une fois le rouleau entièrement en place, ont Bté remplis avec du mortier. Séjourné a évidé les écoinçons des arches, ce qu'il explique dans le tome V (paru en 1914) de son livre " Grandes voûtes " : " Les tympans, qui sont un poids sur le dos de la voûte, doivent être et paraître légers [...] On les traverse par des voûtes d'élégissement ". Il est toutefois médiocrement satisfait de celles de ce viaduc : " à des ponts bas, cet évidement fait bien, moins bien au-dessus des hautes piles ", faisant pour ce dernier point référence en note à Morez, et plus loin : " On n'en imitera pas les évidements." Le 28 décembre 1984, dans le cadre d'une opération de protection du patrimoine ferroviaire, le viaduc est inscrit sur l'inventaire supplémentaire des Monuments historiques.

Matériaux du gros-œuvre

Calcaire ; moellon ; pierre de taille ; bossage ; métal

Typologie du couvrement

Voûte en berceau plein-cintre

Commentaire descriptif de l'édifice

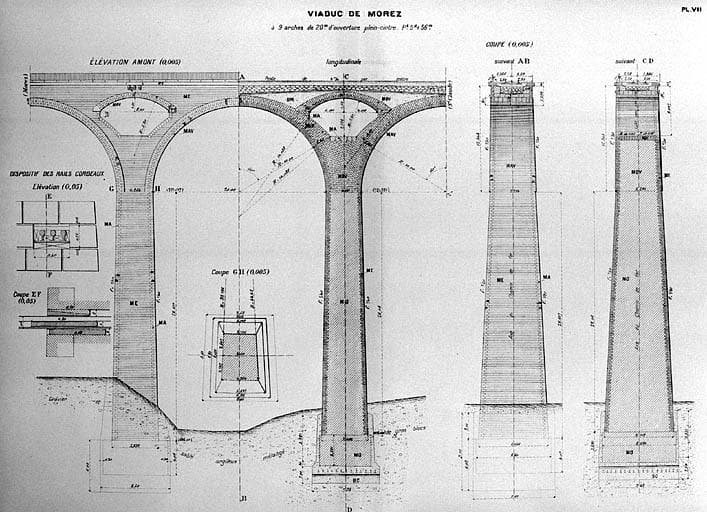

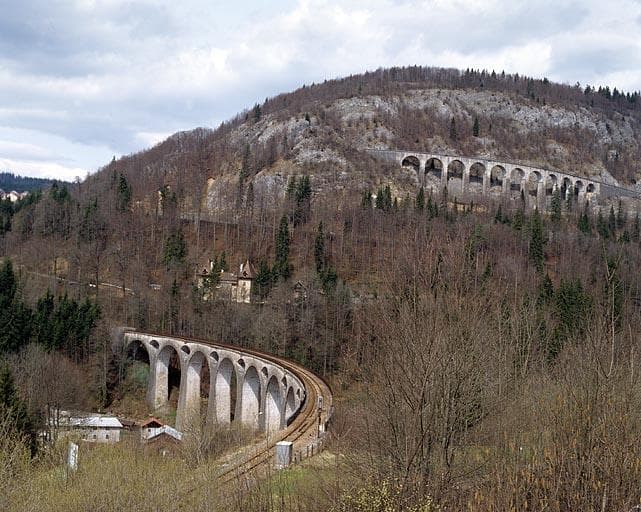

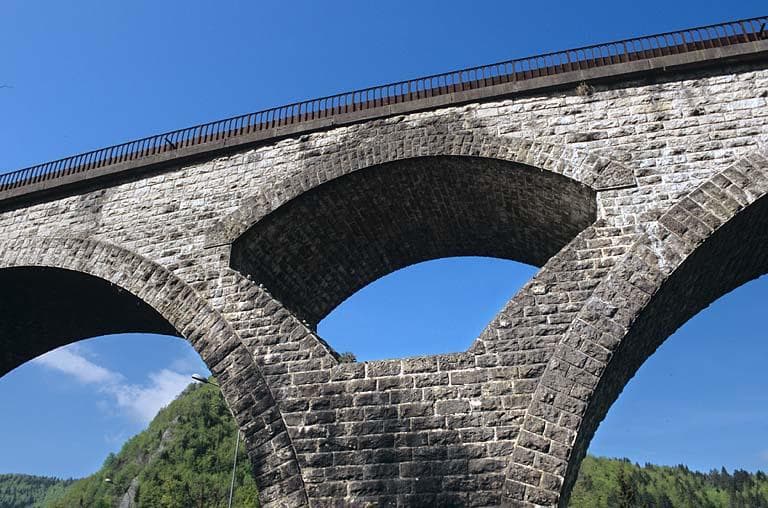

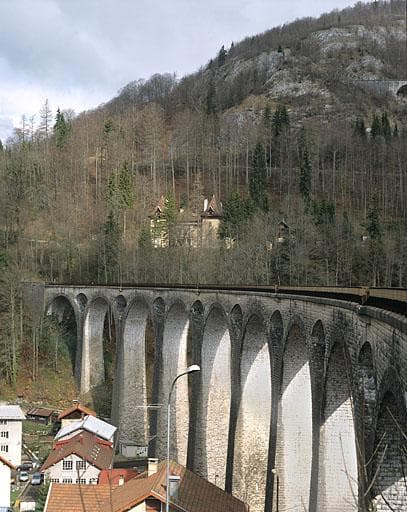

Franchissant le torrent de l'Evalude, le viaduc (au PK 049.718) est construit en moellons calcaires, provenant des carrières locales et de celles de Villebois (Ain) , et pierres de taille de Villebois, avec appareil à bossages rustiques. D'une longueur totale de 238 m, large de 4, 68 m entre parapets, il a une hauteur maximale de 40 m. Il est formé de neuf arches de 20 m d'ouverture chacune, voûtées en plein cintre. Les piles du viaduc reposent sur des fondations en béton, armées de deux lits croisés de rails espacés de 50 cm (trois pour la 7e pile, côté La Cluse) ; les culées sont évidées par des puits verticaux. Ses garde-corps métalliques sont composés de travées, formées de motifs ovales barlongs juxtaposés, et s'achèvent à chaque extrémité par un potelet octogonal en fonte, surmonté d'une pomme de pin. Il s'inscrit dans une courbe à gauche de 250 m de rayon, avec une pente (descendante) de 4 mm / m, et la voie unique est munie d'un contre-rail (rail de guidage).

Commentaires d'usage régional

Pont en arc

Date et niveau de protection de l'édifice

1984/12/28 : inscrit MH

Précision sur la protection de l'édifice

Viaduc de Morez : inscription par arrêté du 28 décembre 1984.

Intérêt de l'édifice

À signaler

Observations concernant la protection de l'édifice

Ouvrage d'art majeur de la ligne Andelot - La Cluse, ce viaduc est un témoin particulièrement réussi de l'oeuvre de Paul Séjourné.

Statut juridique du propriétaire

Propriété d'un établissement public de l'Etat

Date de l'enquête ou du dernier récolement

2004

Copyright de la notice

© Région Franche-Comté, Inventaire du patrimoine

Date de rédaction de la notice

2006

Noms des rédacteurs de la notice et du dossier

Poupard Laurent

Cadre de l'étude

Typologie du dossier

Sous-dossier

Adresse du dossier Inventaire

Conseil régional de Franche-Comté - Direction de l'Inventaire du patrimoine 4, square Castan 25031 Besançon Cedex - 03.81.65.72.10
