Viaduc du Saillard (voie ferrée Andelot - La Cluse)

Dénomination de l'édifice

Pont

Précision sur la dénomination de l'édifice - hors lexique

Viaduc ; pont ferroviaire

Appellation d'usage

Viaduc du Saillard

Titre courant

Viaduc du Saillard (voie ferrée Andelot - La Cluse)

Localisation

Bourgogne-Franche-Comté ; Jura (39) ; Morbier ; C.D. 126

Précision sur la localisation

Anciennement région de : Franche-Comté

Aire d'étude pour le domaine Inventaire

La voie ferrée Andelot - La Cluse

Canton

Morez

Lieu-dit

Côte des Essards (à la) ; Doye Gabet (la)

Adresse de l'édifice

C.D. 126

Références cadastrales

2006 BH 113, BI 67

Milieu d'implantation pour le domaine Inventaire

Isolé

Nom du cours d'eau traversant ou bordant l'édifice

Saillard (le)

Nom de l'édifice

Section Morez - Saint-Claude de la voie ferrée Andelot - La Cluse

Références de l'édifice de conservation

IA39001138

Siècle de la campagne principale de construction

1er quart 20e siècle

Année(s) de(s) campagne(s) de construction

1912

Commentaires concernant la datation

Daté par source ; daté par travaux historiques

Auteur de l'édifice

Commentaires concernant l'attribution de l'édifice

Attribution par source ; attribution par travaux historiques

Description historique

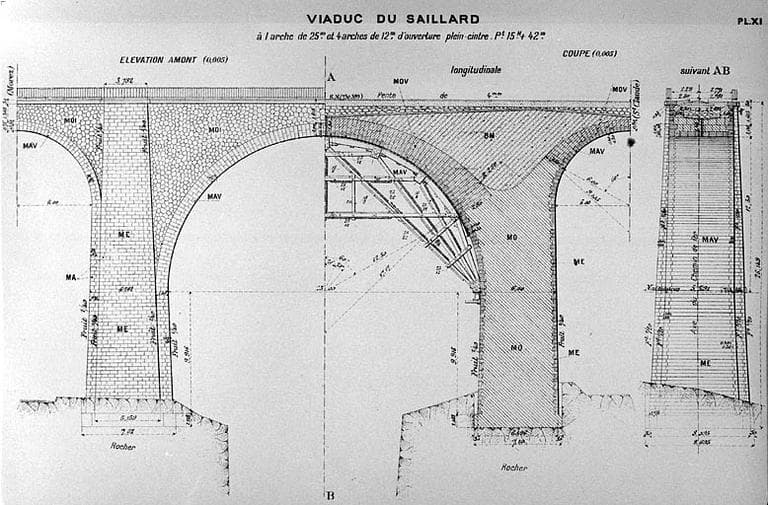

Le viaduc du Saillard est construit de juin 1908 à septembre 1910 par l'entrepreneur Alphonse Trunel, de Château-des-Prés, adjudicataire le 21 février 1908 du premier lot d'infrastructure de la section Morez - Saint-Claude (projet par la rive droite de la Bienne, élaboré par la compagnie du Paris Lyon - Méditerranée et approuvé par le ministre des Travaux publics le 4 juin 1903). La construction de cet ouvrage, dont la plinthe est posée en avril 1912, a fait appel au système des rouleaux successifs (deux dans le cas présent) clavés par tronçon, vulgarisé par Paul Séjourné (1851-1939) , ingénieur en chef du service de la Construction du PLM depuis le 1er novembre 1909. Séjourné est assisté jusqu'en 1903 par l'ingénieur Roussel, remplacé jusqu'en 1908 par l'ingénieur Peyre. La maison de garde-barrière (érigée en halte de voyageurs le 13 mars 1912) et le passage à niveau n° 37, situés à son extrémité orientale (côté Andeloten-Montagne) , sont démolis le 6 février 1996.

Matériaux du gros-œuvre

Calcaire ; moellon ; pierre de taille ; bossage ; métal

Typologie du couvrement

Voûte en berceau plein-cintre

Commentaire descriptif de l'édifice

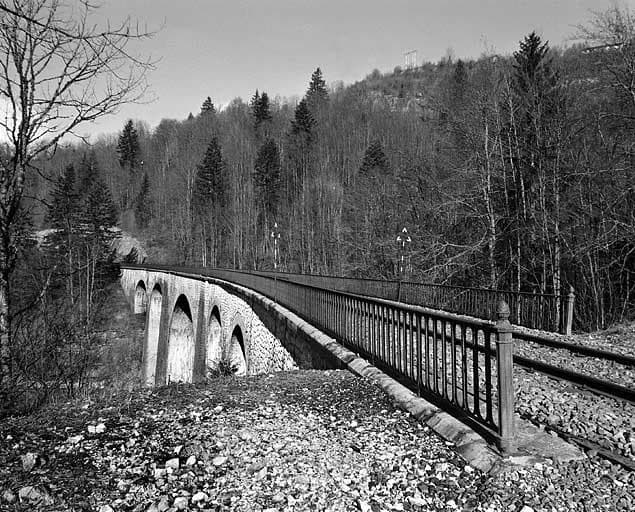

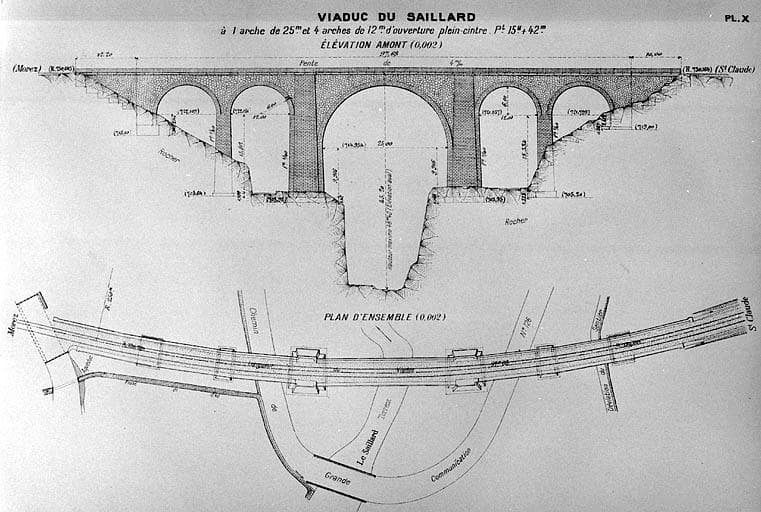

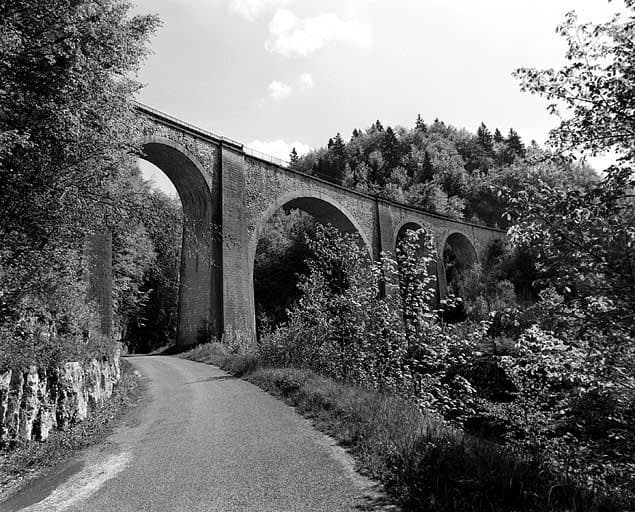

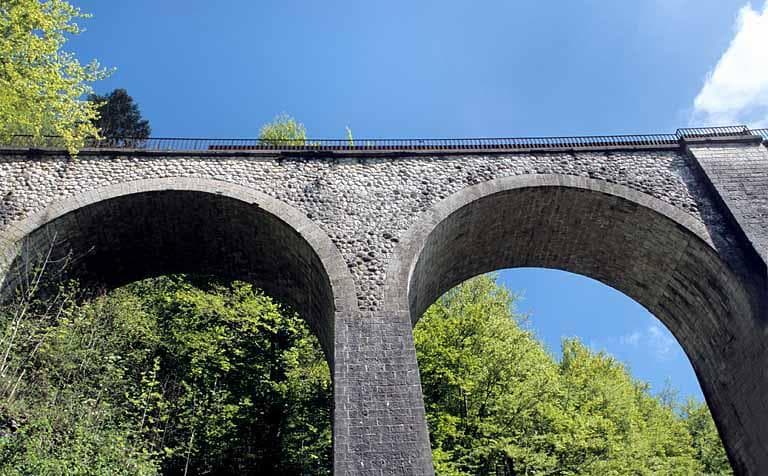

Franchissant le ruisseau et le ravin du Saillard, le viaduc (au PK 050.704) est construit en moellons calcaires, provenant des carrières locales et de celles de Villebois (Ain) , et pierres de taille de Villebois, avec appareil à bossages rustiques et appareil polygonal (formé de blocs généralement hexagonaux). D'une longueur totale de 97, 68 m, large de 4, 77 m entre parapets, il a une hauteur maximale de 46, 40 m. Il comporte une arche centrale de 25 m d'ouverture encadrée par quatre arches de 12 m, deux de chaque côté d'elle. Les arches sont voûtées en plein-cintre et les deux piles centrales renforcées par des contreforts. L'ouvrage s'inscrit dans une courbe à gauche de 250 m de rayon, avec une pente (descendante) de 4 mm / m. Ses garde-corps métalliques sont composés de travées, formées de huit motifs ovales barlongs juxtaposés, et s'achèvent à chaque extrémité par un potelet octogonal en fonte, surmonté d'une pomme de pin.

Commentaires d'usage régional

Pont en arc

Statut juridique du propriétaire

Propriété d'un établissement public de l'Etat

Date de l'enquête ou du dernier récolement

2004

Copyright de la notice

© Région Franche-Comté, Inventaire du patrimoine

Date de rédaction de la notice

2006

Noms des rédacteurs de la notice et du dossier

Poupard Laurent

Cadre de l'étude

Typologie du dossier

Sous-dossier

Adresse du dossier Inventaire

Conseil régional de Franche-Comté - Direction de l'Inventaire du patrimoine 4, square Castan 25031 Besançon Cedex - 03.81.65.72.10
