Barrage mobile à vannes levantes et écluses

Désignation

Dénomination de l'édifice

Barrage mobile ; écluse

Précision sur la dénomination de l'édifice - hors lexique

Barrage mobile à vannes levantes

Titre courant

Barrage mobile à vannes levantes et écluses

Localisation

Île-de-France ; Yvelines (78) ; Andrésy

Aire d'étude pour le domaine Inventaire

Andrésy

Références cadastrales

1983 AI domaine public

Milieu d'implantation pour le domaine Inventaire

En ville

Nom du cours d'eau traversant ou bordant l'édifice

Seine (la)

Nom de l'édifice

Rivière aménagée

Références de l'édifice de conservation

IA78002007

Historique

Siècle de la campagne principale de construction

3e quart 20e siècle

Année(s) de(s) campagne(s) de construction

1953

Commentaires concernant la datation

Daté par travaux historiques

Auteur de l'édifice

Truchetet-Tansini (entrepreneur) ; Bouchayer-Viallet (entrepreneur)

Commentaires concernant l'attribution de l'édifice

Attribué par travaux historiques

Description historique

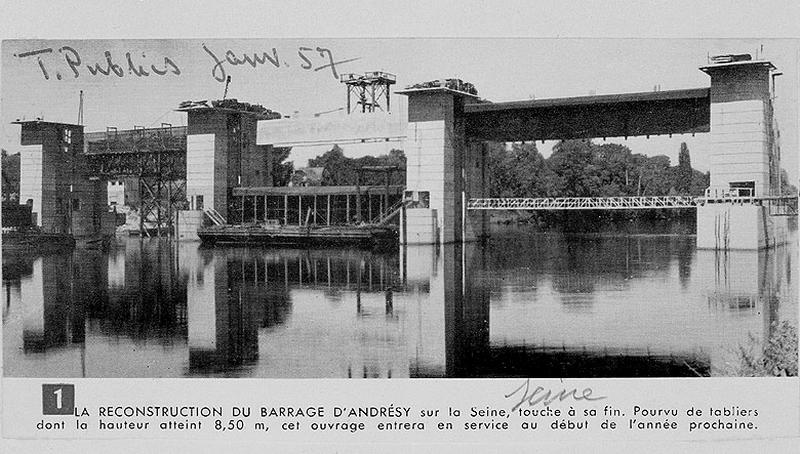

Un enquête publique est lancée en 1947 pour le remplacement du barrage d'Andrésy. En juin 1951 un concours est ouvert auquel répondent 27 études. C'est la proprosition des entreprises Truchetet-Tansini pour le génie civil et Bouchayer-Viallet pour la partie métallique qui est retenue. Le barrage est construit 700 mètres en aval du précédent. Des études sont réalisées par le laboratoire d'hydraulique de Grenoble sur des modèles réduits. Le barrage est achevé en 1958 et l'écluse en 1959. Une seconde écluse de plus grand gabarit est ajoutée en 1974.

Description

Matériaux du gros-œuvre

Béton

Commentaire descriptif de l'édifice

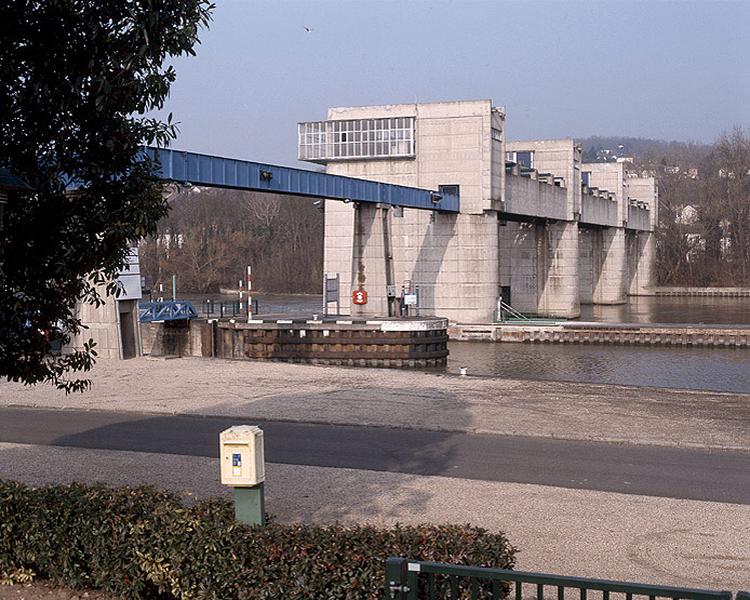

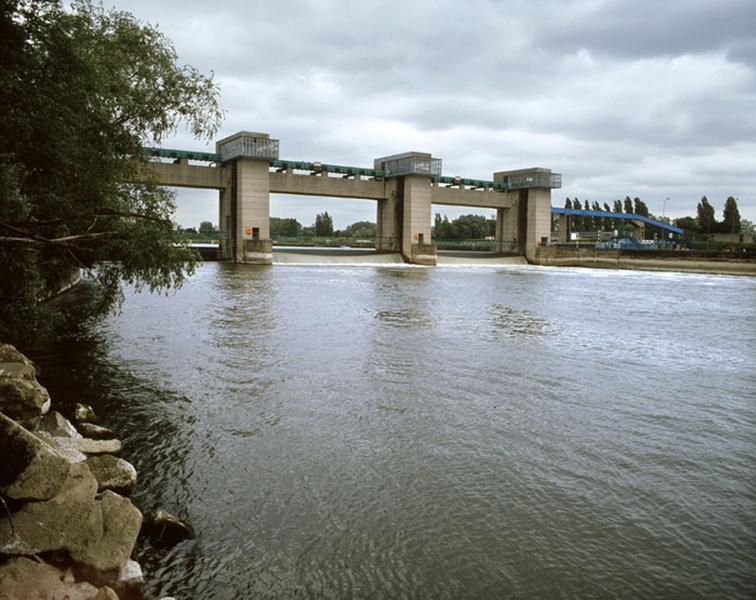

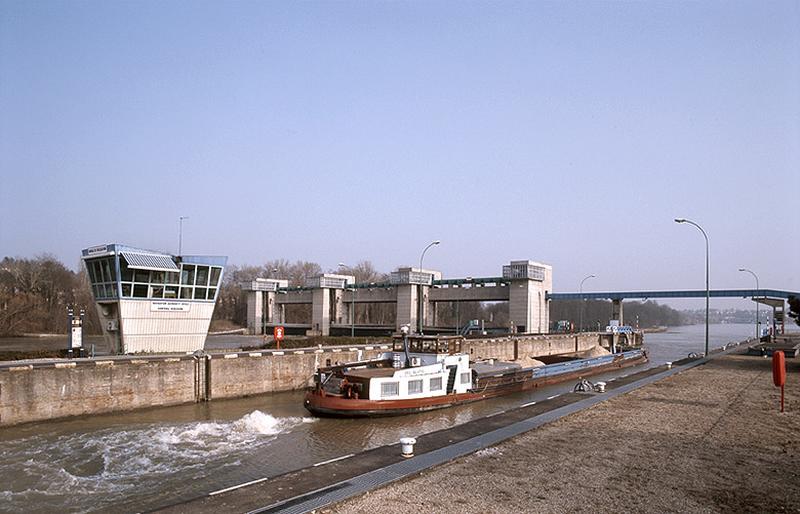

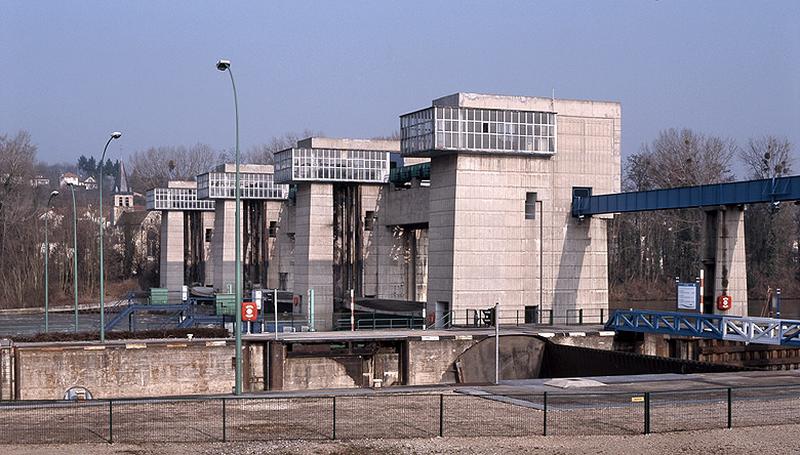

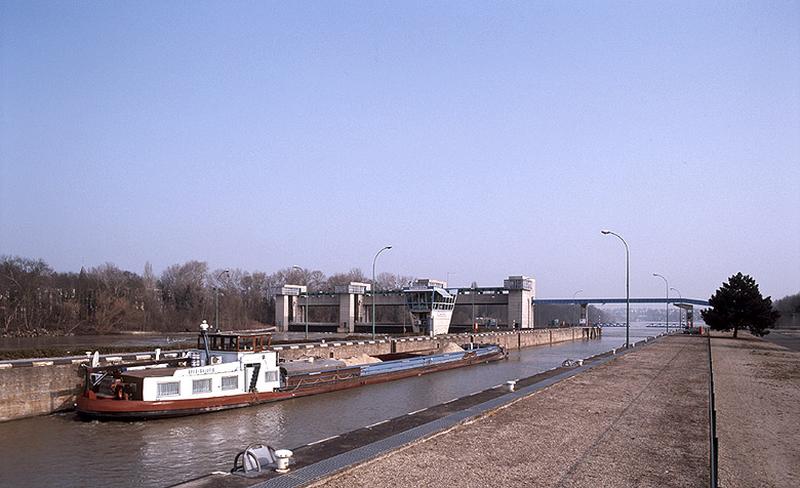

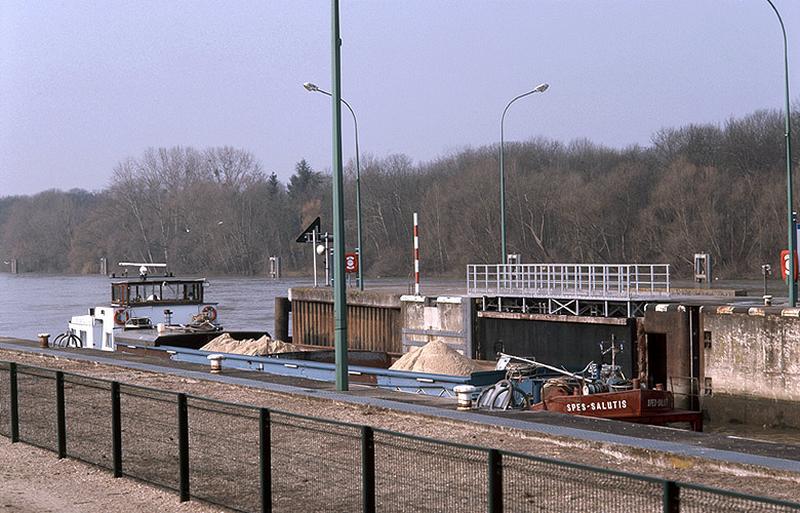

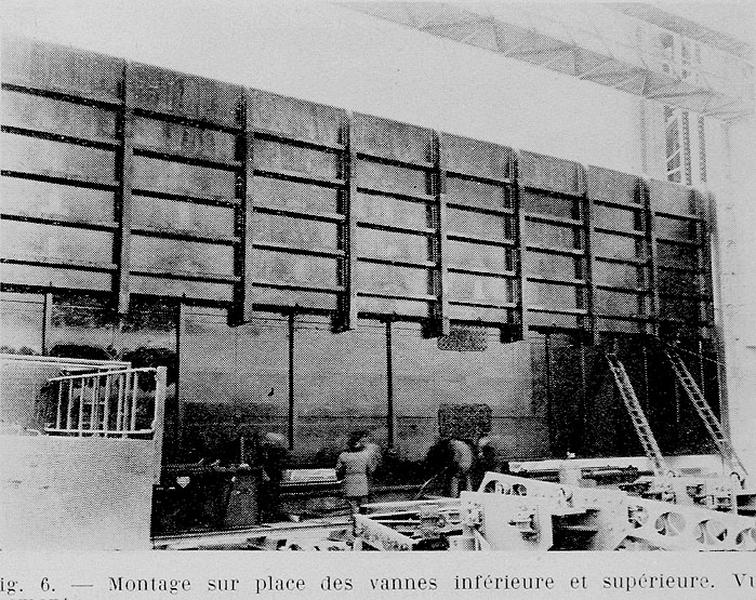

C'est un barrage à grandes vannes levantes et à commandes électromagnétiques. Il comprend trois pertuis de 30, 50m de large séparés par deux piles en béton et repose sur deux culées. La retenue des eaux s'effectue au moyen de deux vannes métalliques levantes dans chaque pertuis qui peuvent boucher une hauteur de 8, 50 mètres environ. La vanne supérieure est terminée par une forme profilée qui forme déversoir. Chaque élément de vanne est suspendu à des chaînes manuvrées grâce à des treuils installés dans les cabines supérieures. On peut libérer un pertuis en une heure. L'écluse qui est accolée au barrage a 60 mètres de long sur 12 de large. La plus récente, construite par élargissement du fleuve sur la rive gauche, est à plus grand gabarit (185m sur 24m)
