Description matérielle

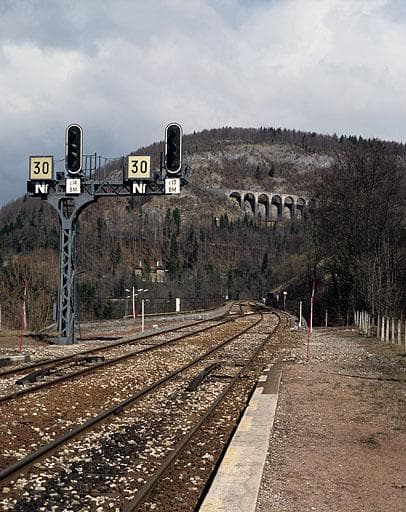

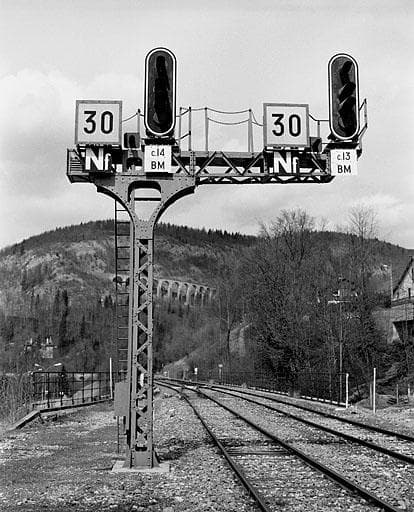

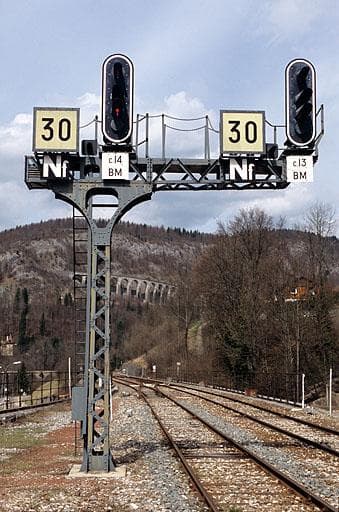

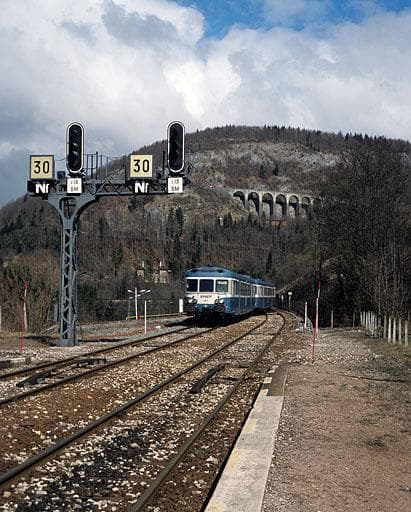

La signalisation mécanique, réglant autrefois la sortie de la gare de Morez et l'entrée dans les cantons qui l'encadrent, a été remplacée par une signalisation lumineuse. Une potence en poutres à treillis, à l'extrémité nord du site, porte deux ensembles de signaux, un pour chacune des voies. Chaque ensemble comporte deux panneaux lumineux, un feu seul et trois panonceaux. Le panneau lumineux vertical se compose d'une plaque métallique aux extrémités arrondies, peinte en noir et encadrée par un liseré blanc, portant trois ' boîtes à feu universelles ' (l'emplacement d'une 4e est masqué par un cache) : rouge en haut et au centre (arrêt), vert en bas (passage autorisé). Au-dessous, un panonceau l'identifie (c.13 ou c.14 pour carré n° 13 ou carré n° 14) et une deuxième plaque indique que la zone qui suit le signal est un block manuel (BM), c'est-à-dire que l'accès à cette zone est géré par un agent circulation. A gauche du panneau vertical est placé un second panneau lumineux, de forme carrée, portant le nombre 30 (en lettres noires sur fond blanc) : la vitesse est limitée à 30 km / heure pour le franchissement des appareils de voie (' aiguillages') situés à proximité. Au-dessous, panonceau avec l'inscription Nf (en lettres blanches sur fond noir), pour ' non franchissable ' : si les panneaux sont éteints (en cas de panne électrique par exemple), cette inscription indique au mécanicien (conducteur du train) qu'il a à faire à un ' carré ', signal d'arrêt absolu qu'il ne peut franchir qu'avec une autorisation expresse. Une boîte à feu isolée est positionnée entre les panneaux lumineux : c'est un oeilleton de franchissement, attaché au panneau vertical. En effet, ce dernier peut être utilisé pour représenter un sémaphore (un seul feu rouge) ou un carré (deux feux rouges) mais, dans le premier cas, il peut y avoir doute quant à l'identification du signal : est-ce un sémaphore ou un carré dont une ampoule serait hors service. L'oeilleton lève cette ambiguïté : il est éteint pour un carré, allumé (feu blanc) pour un sémaphore (le signal est alors franchissable).
