Désignation
Titre figurant dans l'arrêté ou l'étude
7 machines à estamper, découper, sertir, percer et marquer (presses à excentrique)
Producteur
Inventaire
Dénomination de l'objet
machine à estamper ; machine à découper ; machine à sertir ; machine à percer ; machine à marquer
Précision sur la typologie de l'objet
presse à excentrique
Localisation au moment de la protection ou de l'étude
Localisation
Bourgogne-Franche-Comté ; Jura (39) ; Morez ; 66 rue de la République ; usine de lunetterie Gouverneur-Audigier
Aire d'étude
Morez
Milieu d'implémentation (Inventaire)
en ville
Code INSEE de la commune
39368
Précision sur la localisation
Anciennement région de : Franche-Comté
Emplacement de l'œuvre dans l'édifice
atelier de fabrication côté rue
Description
Catégorie technique
industrie de mécanique de précision
Structure et typologie
produit élaboré d'origine minérale (solide en fil, solide en masse, produit semi-fini) ; pieds (4) ; inclinable ; à électricité
Matériaux et techniques d'intervention
fonte de fer ; acier ; fer ; laiton ; plastique ; cuir ; bois feuillu indigène
Description matérielle

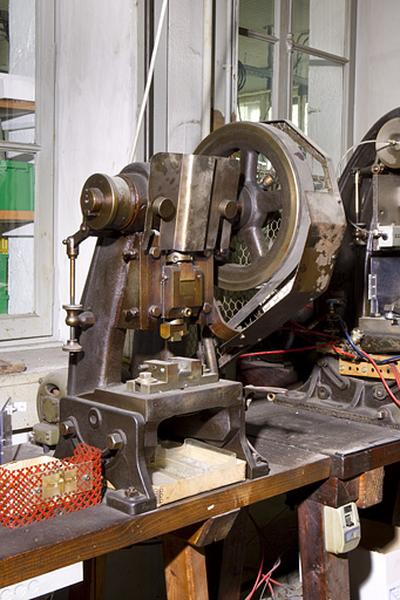

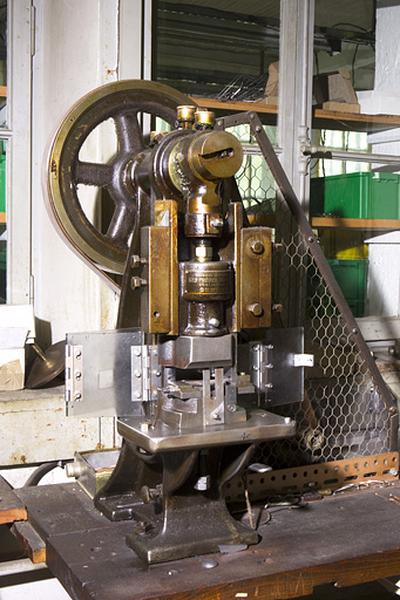

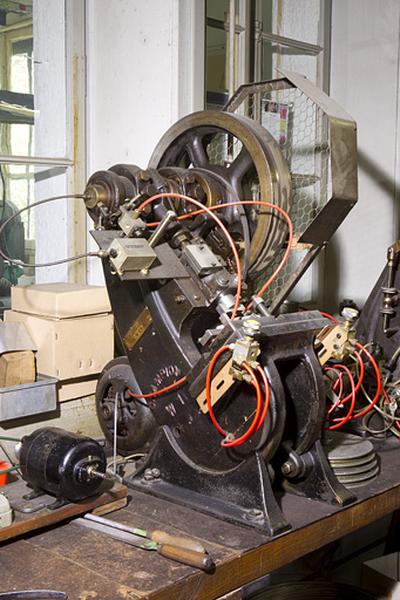

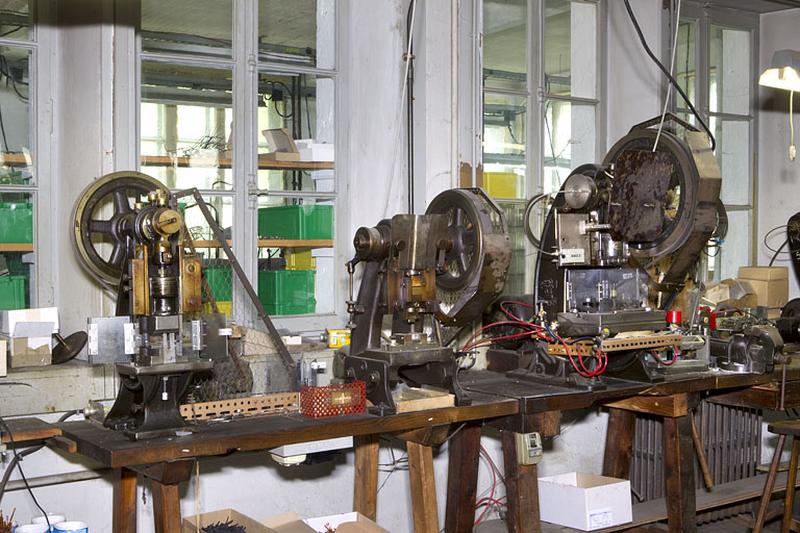

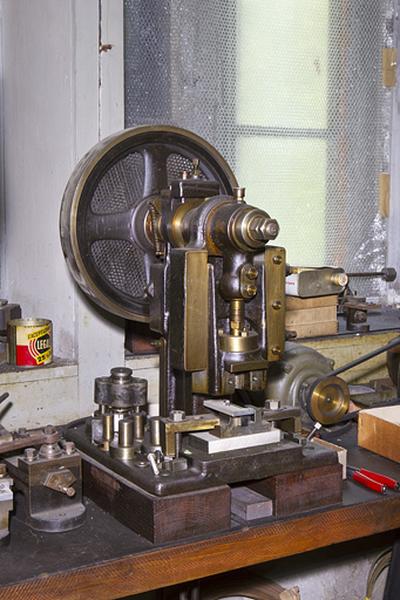

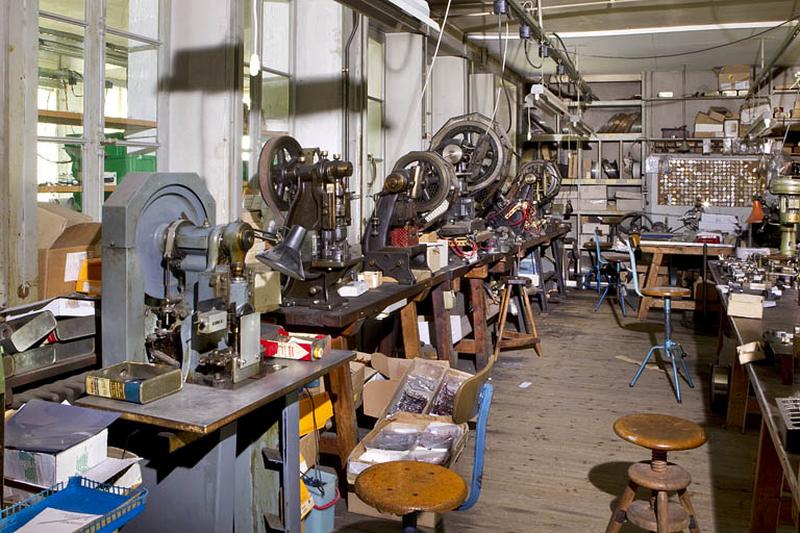

L'atelier de fabrication côté rue aligne à l'ouest (ancienne façade sur la Bienne) sept presses à excentrique. De gauche à droite : la 1ère (EMG) était utilisée pour percer le trou dans le ' talon ' (partie de la charnière) de la branche, la 2e (Breguet) pour faire ce talon, la 3e (sans nom) à sertir la boule à l'extrémité de la branche cordée, la 4e (Perla) pour fabriquer nez et plaquettes, la 5e (Champion) était polyvalente (fabrication de nez et barrettes, découpage, mise en forme), la 6e (sans nom, identique à la 3e) servait à percer les griffes et la dernière (Kneusel) à marquer. Toutes font appel à la fonte pour leur bâti, à l'acier et au laiton pour les pièces en mouvement. Trois sont droites (1, 2 et 7) et les quatre autres (3, 4, 5 et 6) à col de cygne et inclinables. Seule la 1ère a un support individuel ; les autres sont fixées sur un établi dont le plateau en bois feuillu, épais de 5 cm, est supporté par des pieds obliques, réunis par paires, en bois (avec assemblage par boulons) ou en fonte. Trois d'entre elles (2, 3 et 6) sont actionnées par des moteurs électriques GPG Précision et trois (4, 5 et 6) ont des commandes à air comprimé ; la dernière (7) n'a plus de moteur.
Dimensions normalisées (en cm)
Dimensions hors tout des presses (en cm) : h = de 64 à 106, la = de 36 à 57, pr = de 37 à 95. Dimensions de l'établi des machines n° 2 et 3 : h = 87, la = 150, pr = 59. Dimensions de celui des machines n° 4 et 7 : h = 87, la = 500, pr = 72.
État de conservation
en service
Date de l'enquête ou du récolement
2010
Inscription
inscription concernant le fabricant ; inscription concernant le lieu d'exécution ; inscription concernant une restauration ; plaque signalétique ; marque de marchand
Précision sur l'inscription

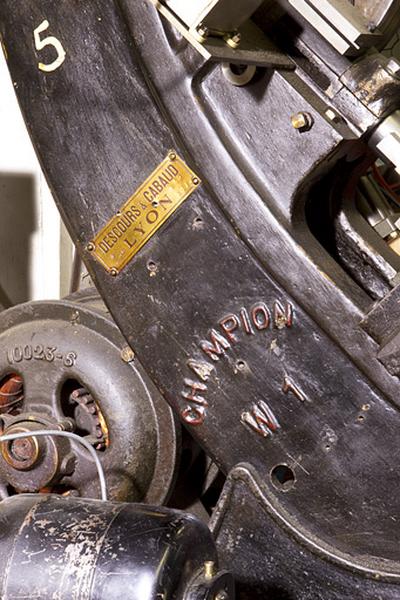

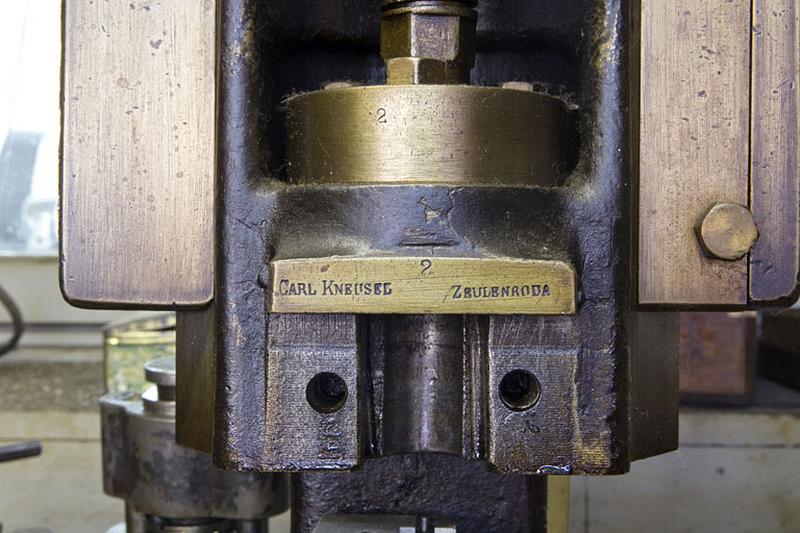

Inscriptions et plaques signalétiques. 1ère presse (plaque rivée) : Presse 6 tonnes / E.M.G. / N° 864 2 N / [...] Ets G. Moret / Constructions / mécaniques / Rumilly Hte-Savoie. 2e (plaque vissée) : Machines de précision / Les Frères Breguet / Quai de St Jean / Genève. 4e (plaque rivée) : ' Perla ' / Breveté S.G.D.G. / Richert-Laval / - / Besançon. 4e (inscription, fondue et en relief, sur le côté du bâti) : Perla / 05 / N° 510 / Besançon. 5e (inscription, fondue et en relief, sur le côté du bâti) : Champion / W 1. 5e (plaque vissée) : Descours & Cabaud / Lyon. 7e (inscription gravée sur le coulisseau) : 2 / Karl Kneusel Zeulenroda. 7e (inscription gravée sur le bâti) : Zeulenroda / 113 863. Plaque signalétique rivée sur le moteur de la presse n° 1 : Leroy-Somer S.A. / Moteur asynchrone - Rotor ct ct - C 51100 / Type HLS80L1 N° 35176 [...] Plaques signalétiques rivées sur les moteurs Précision : GPG Précision / Besançon / 23, rue de Vesoul / Type MT 100 [...], avec les n° de série 108 510 (2e presse), 107 008 (3e) et 104 268 (6e). Plaque signalétique rivée sur le moteur de la presse n° 5 : Ateliers d'Orléans / [logotype : trèfle avec l'inscription Paris] / Type H 05 N° 11541 [...] Inscription concernant une restauration de moteur : Bobinage industriel / A.R.E.M.A. / J. Reynaud / Genay (Ain) / [...] / N° 3800 (4e presse) et N° 3510 (5e).
Historique
Siècle de création (partie de siècle ou époque)
Lieu de création
lieu d'exécution : Rhône-Alpes, 74, Rumilly ; lieu d'exécution : Suisse, Genève ; lieu d'exécution : Franche-Comté, 25, Besançon ; lieu d'exécution : Rhône-Alpes, 26, Romans-sur-Isère ; lieu d'exécution : Allemagne, Zeulenroda-Triebes
Auteur de l'œuvre ou créateur de l'objet
Description historique
Cet ensemble de presses à excentrique s'est constitué au fil du temps, avec spécialisation de la plupart dans une opération particulière. Pouvant dater du quatrième quart du 19e siècle, la 7e paraît être la plus ancienne. Elle est issue de l'usine de Karl Kneusel à Zeulenroda (aujourd'hui Zeulenroda-Triebes, land de Thuringe), en Allemagne. A l'origine dédiée à la production des lampes à pétrole, cette usine a été convertie en 1868 en fabrique de machines pour la construction mécanique. Elle a été nationalisée en 1955, fusionnant avec deux sociétés similaires - celle fondée en 1883 par Paul Blell et celle d'Adolf Lang, de 1919 - pour former la VEB Werkzeugmaschinenfabrik Zeulenroda (ou Wema, marque WMW), privatisée en 1990 sous le nom de Zeulenroda GmbH puis devenue en 1994 Raster Zeulenroda Werkzeugmaschinen GmbH. A l'opposé, la presse la plus récente est la 1ère (EMG), fabriquée dans la deuxième moitié du 20e siècle par les Etablissements Georges Moret de Rumilly (Haute-Savoie), société transférée à Marigny-Saint-Marcel en 2002 par son repreneur, les Ets Long S.A. Les autres machines datent vraisemblablement de la première moitié du 20e siècle, la 2e pouvant peut-être être plus ancienne : elle sort des ateliers de la société Breguet Frères (20 quai de Saint-Jean, à Genève), créée à la fin du 19e siècle ou au début du 20e par Louis et Paul Breguet. Si la 3e et la 6e ne portent pas de plaque de fabricant, la 4e est une presse de type Perla, fabriquée par la société Richert-Laval (ou Richert et Laval) de Besançon, qui employait 65 personnes dans les années 1930. La 5e est de marque Champion type W 1 (la S.A. des Ets Champion était en 1926 située au 22 place d'Armes, à Romans-sur-Isère, dans la Drôme), achetée à la société Descours et Cabaud (issue d'un commerce de fer fondé à Lyon en 1782 par César Dufournel). Trois d'entre elles (4e, 5e et 6e) ont été modernisées dans les années 1980, pour des raisons de sécurité, par les mécaniciens de l'usine qui ont installé un système de commande pneumatique. Trois également (2e, 3e et 6e) sont équipées d'un moteur GPG Précision, des établissements Georges Groslambert, spécialisés dans la construction mécanique et la fabrication de machines et d'outillage de précision, et employant près de 160 personnes dans les années 1930 (rue de Vesoul à Besançon). La 1ère a un moteur Leroy-Somer S.A. (Angoulême) et la 5e un moteur des Ateliers d'Orléans (54 rue La Boétie à Paris). Deux des moteurs (4e et 5e) ont été rebobinés par la société Reynaud (A.R.E.M.A.), de Genay (Rhône).
