ensemble de turbines hydrauliques

Dénomination de l'objet

Turbine hydraulique

Titre courant

Ensemble de turbines hydrauliques

Localisation

Grand Est ; Vosges (88) ; moulin à eau (non étudié)

Précision sur la localisation

Anciennement région de : Lorraine

Aire d'étude pour le domaine Inventaire

Vosges

Nom de l'édifice

Moulin à eau (non étudié)

Catégorie technique

Production industrielle de l'énergie

Matériaux et techniques d'interventions

Fonte de fer ; acier

Description matérielle

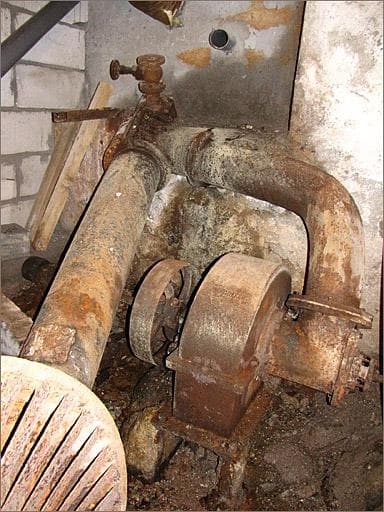

Ensemble de petites turbines (puissance, généralement inférieure à 10 cv) utilisées pour la petite industrie dans les Vosges et fabriquées localement. Les premières turbines sont à axe horizontal, injection partielle et échappement libre centrifuge. Du fait de cette dernière caractéristique, elles sont placées à l'extérieure des bâtiments dans un local attenant qui leur est réservé d'où part le canal de fuite. Parfois elles sont simplement recouvertes d'une caisse en bois. La conduite forcée, initialement constituée de planches de bois (douves) assemblées et cerclées à la manière des tonneaux, est rapidement remplacées par des tuyaux en fonte de fer. La hauteur de chute excède rarement 10 mètres. Dans les scieries, elles sont généralement accouplées directement à l'embiellage et doivent avoir, lorsqu'elles entraînent un haut-fer, un régime d'environ 140 tr/mn.

Dimensions normalisées

Dimensions non prises

Auteur de l'œuvre ou créateur de l'objet

Siècle de création

2e moitié 19e siècle ; 1ère moitié 20e siècle

Description historique

Les premières turbines hydrauliques destinées à équiper la petite industrie de la montagne vosgienne sont installées vers 1860. Elles sont destinées à remplacer les roues hydrauliques. Leur installation accompagne la modernisation de la petite industrie, et elle concomitantes de l'implantation d'ateliers de construction mécanique équipés de fonderies sur le massif vosgien. La turbine, conservée et attestée, la plus ancienne (1868), en l'état actuel de nos connaissances, est celle de la scierie Saint-Marc à Allarmont (IM88004724). Elle est installée dans le cadre de la rénovation des scieries domaniales du canton de Senones où le haut-fer à embiellage vient se substituer à la traditionnelle scie à bloc. Dans ce même cadre, d'autres turbines semblables l'ont précédée dès 1860 en faisant appel aux établissements Royer à Epinal. Durant cette même période les Ets Wiedemann à Rothau (alors dans le département des Vosges) diffusent un modèle similaire sur tout le massif. Parallèlement, les turbines de type Canson (IM88004725) se développent, mais là, les fabricants et les dates d'installation restent inconnus. Au début du 20e siècle les Ets Althoffer de Remiremont perfectionne cette turbine : injection variable et mise sous carter, ils fabriquent aussi les nouveaux modèles de turbines arrivés des Etats-Unis : Francis et Pelton. Dans cette même période les Ets Négri s'installent à Saint-Dié et produisent une turbine de technologie très simple de type Kaplan. Les Ets Beyer, installés à Saint-Dié depuis 1857 et spécialisés dans les organes de scieries et de vannage ont produit aussi quelques turbines immergées et syphoïdes.

Statut juridique du propriétaire

Propriété privée

Cadre de l'étude

Dénomination du dossier

Dossier avec sous-dossier

Partie constituante

Turbine hydraulique ; turbine hydraulique ; turbine hydraulique ; turbine hydraulique ; turbine hydraulique ; turbine hydraulique

Références des parties constituantes étudiées

IM88004725 ; IM88004724 ; IM88004732 ; IM88004726 ; IM88004751 ; IM88004752

Date de l'enquête ou du dernier récolement

2011

Date de rédaction de la notice

2011
